הכנת צנרת חשמל ייעודית למערכות בקרה מרכזיות

תכנון תשתית החשמל כבסיס לבית מתקדם

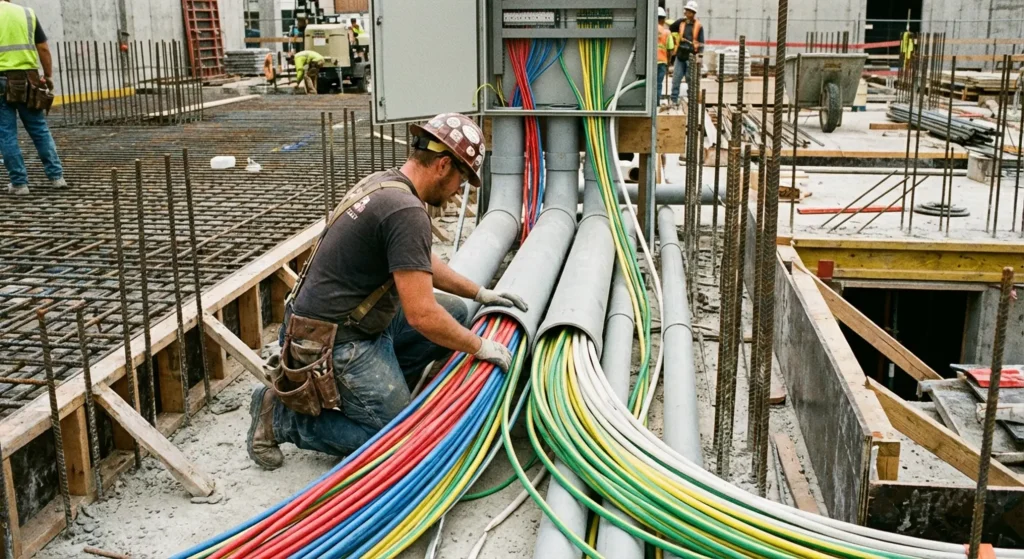

כאשר מדברים על טכנולוגיה ביתית מתקדמת, הנטייה הטבעית היא לחשוב על העיצוב הסופי של המתגים והמסכים. אולם מניסיוני האישי, לאחר אלפי שעות בשטח, אני יכול לומר בביטחון מלא כי המרכיב הקריטי ביותר בכל פרויקט הוא דווקא שלב התשתית. תכנון מוקדם של הצנרת קובע את גבולות הגזרה של המערכת כולה. אם הצנרת אינה רחבה מספיק, או שאינה מנותבת למקומות הנכונים, תמצאו את עצמכם כבולים למגבלות פיזיות שקשה מאוד ויקר מאוד לתקן לאחר סיום שלב הטיח והריצוף.

אנו מאמינים כי תכנון בית חכם מתחיל בשרטוט אדריכלי מדויק של תוואי הצנרת. זהו השלב שבו אנו בוחנים את העומסים הצפויים, את המרחקים מלוח הבקרה המרכזי, ואת הדרישות הפיזיות של פרוטוקולי התקשורת השונים. מערכות בקרה מרכזיות דורשות רמת אמינות של מאה אחוזים, ואמינות זו מושגת אך ורק דרך צנרת מופרדת, נקייה מהפרעות אלקטרומגנטיות, ובעלת יכולת הכלה של כבלים נוספים לטובת שדרוגים עתידיים.

למה הצנרת חשובה יותר מהמתגים עצמם?

המתגים שעל הקיר יכולים להתחלף בכל כמה שנים בהתאם לאופנה ולעיצוב הפנים. טכנולוגיות מסכים משתדרגות, ופרוטוקולים אלחוטיים מתעדכנים. אך צינורות הפלסטיק היצוקים בתוך קירות הבטון וברצפה יישארו שם למשך עשרות שנים. תכנון לקוי של תשתית זו יוביל לקשיי תקשורת בין הרכיבים, לנפילות מתח במרחקים גדולים, ולחוסר יכולת להוסיף רכיבי שליטה באזורים שבהם התעורר צורך חדש. כאשר אנו מגיעים לבית כדי לבצע חידוש מערכות, האתגר הגדול ביותר הוא תמיד ההתמודדות עם תשתית ישנה שלא תוכננה נכון מראש.

חיווט כוכב מול חיווט שרשור: ההבדלים הטכניים

בבואנו לתכנן את מערכת הבקרה המרכזית, אנו ניצבים בפני צומת קבלת החלטות הנדסי. שתי הגישות המובילות כיום בעולם האדריכלות והחשמל הן גישת הכוכב וגישת השרשור. לכל אחת מהשיטות יש יתרונות מובהקים וחסרונות שיש לקחת בחשבון כבר בשלבי התכנון הראשוניים של השלד.

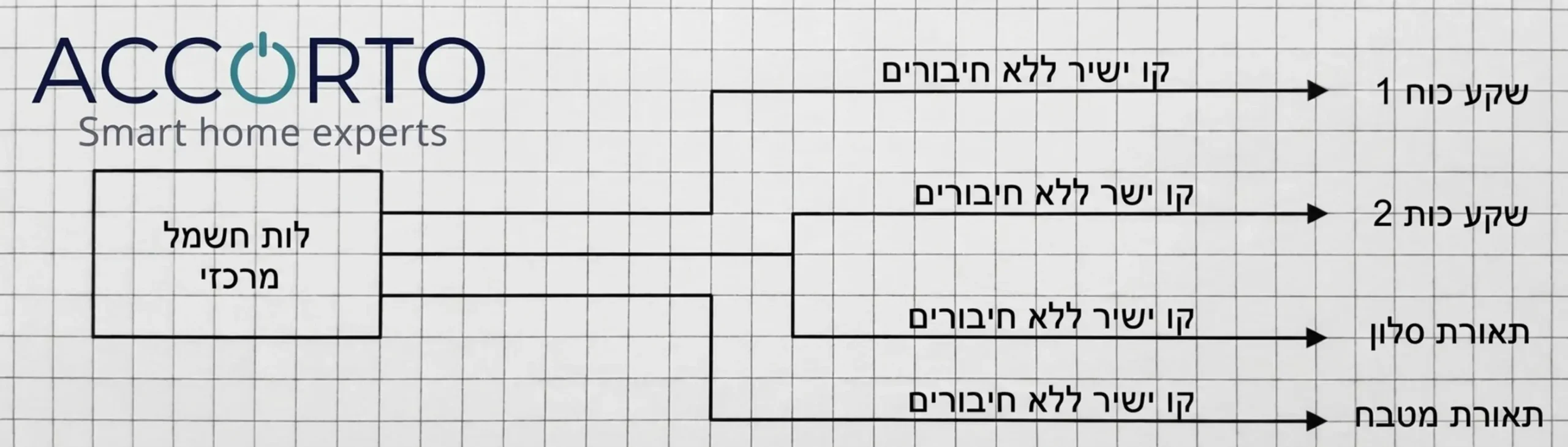

מהו חיווט כוכב ולמי הוא מתאים?

תצורת כוכב היא הגישה הקלאסית והבטוחה ביותר עבור מערכות מרכזיות. בשיטה זו, כל צרכן חשמל בבית מנורה, מנוע של תריס גלילה, דוד חימום או שקע נשלט מקבל צינור חשמל ייעודי ופרטי משלו, אשר נמשך ברציפות מנקודת הקצה ועד לארון הבקרה המרכזי. אין חיבורי ביניים, אין קופסאות הסתעפות שמחלקות את החשמל בין מספר צרכנים, וההפרדה היא מוחלטת.

תצורה זו מעניקה לנו, מתכנני המערכת, שליטה ברמת המיקרו על כל אלמנט במבנה. מכיוון שכל הכבלים מתרכזים בנקודה אחת בארון, ניתן לשנות את הייעוד של כל קו בקלות דרך תכנות הבקרים. חסרונה הבולט של שיטת הכוכב הוא הכמות האדירה של צנרת שנדרש להטמיע בתקרות ובקירות. הדבר מצריך לעיתים תקרות מונמכות או יציקות עבות יותר, וכמובן, לוח חשמל עצום במידותיו כדי להכיל את מאות הכבלים המגיעים אליו.

מהו חיווט שרשור ומתי נשתמש בו?

חיווט שרשור מבוסס על עקרון של טופולוגיית רשת מסוג אפיק נתונים. בשיטה זו, קו חשמל או תקשורת יוצא מהלוח הראשי, מגיע לנקודה הראשונה בחלל, וממנה ממשיך פיזית אל הנקודה השנייה, השלישית וכן הלאה. צינור אחד יכול לשרת מספר רב של נקודות קצה או בקרי קיר. גישה זו חוסכת כמויות עצומות של חומרי גלם, מצמצמת את העבודה הנדרשת מחיבורי התשתית של החשמלאי, ומונעת את הצורך בלוחות חשמל מפלצתיים.

עם זאת, שיטת השרשור דורשת רכיבי קצה חכמים שיודעים לקבל פקודה דיגיטלית ולזהות האם היא מיועדת אליהם או לרכיב הבא בשרשרת. זהו פתרון מצוין לקווי תקשורת בין מתגים, אך מורכב יותר ליישום על קווי מתח גבוה לתאורה אלא אם כן משתמשים במפעילים מקומיים קטנים המוסתרים מאחורי כל מתג. הסכנה העיקרית כאן היא פגיעה פיזית בצינור אחד בנקודה מסוימת, אשר עלולה לנתק את כל השרשרת שמגיעה אחריו.

השפעת שיטת החיווט על גמישות השליטה בעתיד

אחד היתרונות הבולטים ביותר שאנו מציעים ללקוחותינו הוא היכולת להכין את הבית להווה, תוך מחשבה עמוקה על העתיד. משפחות גדלות, הצרכים משתנים, וחדר שהחל את דרכו כחדר ילדים עשוי להפוך בתוך עשור לחדר עבודה או לקולנוע ביתי. לשיטת החיווט שנבחרה בשלב יציקת השלד יש השפעה ישירה על היכולת שלכם לבצע את השינויים הללו ללא עבודות שבירה ולכלוך.

הרחבת המערכת ושינויי ייעוד של חדרים

כאשר התשתית מבוססת על תצורת כוכב מלאה, כל מנורה וכל מנוע מגיעים ישירות לארון. פירוש הדבר הוא שאם תרצו יום אחד להפריד הדלקה של מנורה אחת לשתי הדלקות נפרדות, או להפוך שקע רגיל לשקע נשלט, הפעולה תתבצע כמעט כולה בתוך ארון החשמל על ידי תכנות והזזת חוטים בבקר, ללא צורך בהשחלת קווים חדשים בקירות. זוהי גמישות פנומנלית שמעלה את ערך הנכס.

מאידך, בבתים שבהם נבחרה שיטת השרשור לצורך חיסכון מוקדם, שינוי מהותי ידרוש לעיתים משיכת כבלים חדשים בתוך צנרת שאולי כבר צפופה למדי. במקרים כאלה, אנו מוצאים את עצמנו לעיתים נאלצים לשלב פתרונות אלחוטיים נקודתיים כדי לגשר על הפער הפיזי שיצרה תשתית השרשור ההיסטורית.

תחזוקה איתור וטיפול בתקלות

כגוף שמספק גם שירותי פיקוח וגם עבודת כפיים בשטח, אנו נתקלים בלא מעט מקרים של תקלות בחשמל חכם. הדרך שבה מונחת הצנרת קובעת את מהירות ויעילות התיקון. בחיווט כוכב, אם קו אחד נשרף או נפגע מקידוח בקיר, רק הנקודה הספציפית הזו תפסיק לעבוד. ניתן בקלות לבודד את הקו, למדוד התנגדות ולהשחיל חוט חלופי. בתצורת שרשור, בורג תועה שחדר לצנרת באחד החדרים עלול להשבית שורת מתגים שלמה, ותהליך איתור הנקודה המדויקת של הנתק הוא מורכב יותר ודורש מכשור מקצועי מתקדם.

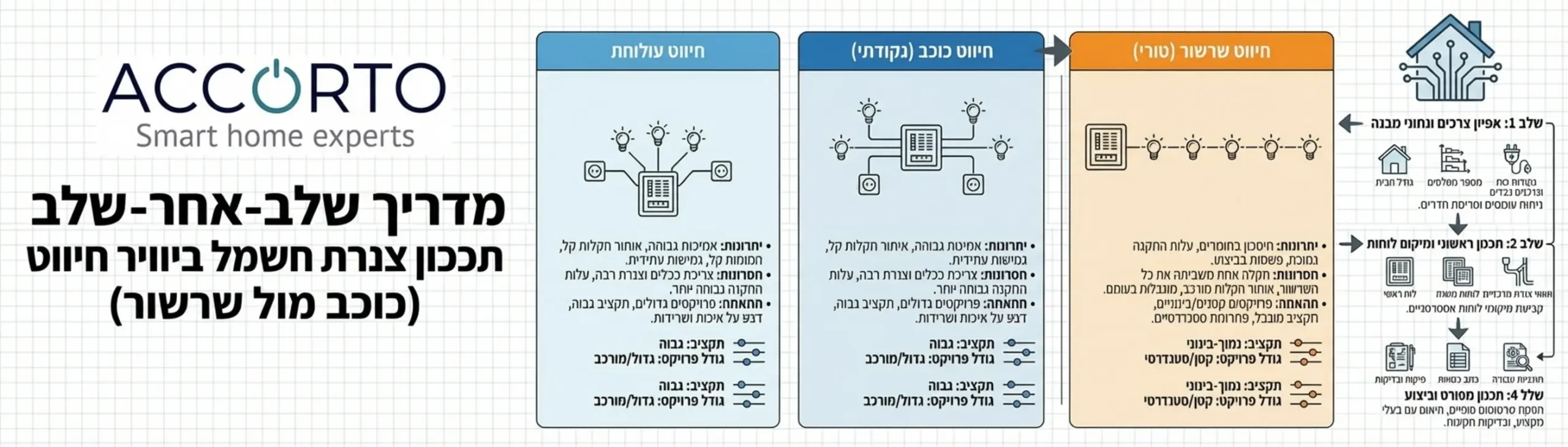

איך לבחור את תצורת הצנרת למערכות בקרה מרכזיות?

התשובה הקצרה היא שאין פתרון קסם אחד שמתאים לכולם. הבחירה הנכונה נגזרת מאופי המבנה, התקציב, והפרוטוקול שעליו תרוץ המערכת. במקרים רבים, הפתרון האידאלי הוא אינו בחירה באחת מן הקצוות, אלא שילוב חכם ומקצועי של שתי השיטות גם יחד.

שילוב בין השיטות בפרויקטים מורכבים

בתכנון נכון, אנו נוהגים להפריד בין קווי הכוח מתח גבוה לקווי התקשורת מתח נמוך. גישה מקובלת מאוד בפרויקטים יוקרתיים היא העברת כל צרכני הכוח תאורה, דוד, מזגנים בחיווט כוכב ישירות ללוח החשמל, תוך יצירת אמינות מקסימלית באספקת החשמל. במקביל, קווי התקשורת אשר מקשרים בין לוחצי הקיר החכמים לבין הבקרים, מועברים בשיטת שרשור אלגנטית.

שילוב זה ממקסם את היתרונות של שני העולמות: הוא מעניק שליטה אבסולוטית על הצרכנים דרך ארון החשמל, ובמקביל מפחית משמעותית את כמות כבלי התקשורת שיש למשוך מקצוות הבית בחזרה אל הלוח המרכזי. כך מתקבלת מערכת יציבה עם תשתית שניתנת לניהול מעשי בשטח.

פרוטוקולים נפוצים ודרישות התשתית שלהם

בעולם הבקרה המרכזית ישנם תקנים בינלאומיים המכתיבים את צורת העבודה. למשל, כאשר אנו מתקינים מערכת knx, שהיא התקן המוביל והיציב ביותר כיום, אנו נדרשים לפרוס כבל ירוק ייעודי. תקן זה המוכר כתקן KNX מאפשר גמישות רבה ומתוכנן לעבוד בצורה מיטבית בתצורת שרשור או טופולוגיית עץ עבור קווי התקשורת, בעוד שקווי החשמל עצמם מנותבים בכוכב אל הבקרים המרכזיים שבלוח.

מערכות אחרות כמו לוטרון או קונטרול פור דורשות אף הן תכנון קפדני של תוואי הצנרת, ולעיתים מצריכות צנרת עבה יותר או חלוקה שונה של המעגלים. הבנה של הדרישות הטכניות של כל מותג היא קריטית, ולכן מומלץ מאוד לא לסגור קירות לפני שיועץ מקצועי וידא שהצנרת מתאימה למערכת שנבחרה.

טעויות נפוצות בהכנת צנרת למערכות שליטה

לאורך שנות הפעילות שלי פגשתי אין ספור פרויקטים שבהם טעויות תכנון קטנות גררו הוצאות של עשרות אלפי שקלים לתיקונים מיותרים. אלו הן הטעויות המרכזיות שיש להימנע מהן לחלוטין:

• שימוש בצנרת דקה מדי: בחירה בצינורות בקוטר 16 מלימטר במקומות שבהם ברור שיהיה צורך בהשחלת כבלי תקשורת עבים בנוסף לחשמל, יוצרת פקק תנועה המונע השחלה תקינה של הכבלים ופוגע בבידוד.
• חוסר הפרדה בין מתחים: העברת כבלי תקשורת רגישים באותו צינור יחד עם כבלי כוח של 220 וולט. זוהי טעות קריטית היוצרת השראה אלקטרומגנטית וגורמת לניתוקים ולשיבושים בפקודות המערכת.
• שכחת קווי אפס: במערכות מודרניות רבות, גם אלחוטיות, נדרש חוט אפס בקופסת המיתוג כדי להפעיל את הרכיב החכם. קבלנים רבים עדיין מושכים רק פאזה וחוט חוזר, מה שמונע התקנת בקרים מקומיים.
• זויות חדות מדי בצנרת: פריסת צינורות עם כיפופים חדים ברצפה או בקירות, דבר שמונע לחלוטין את היכולת להשחיל כבלים לאחר שהבטון מתקשה.

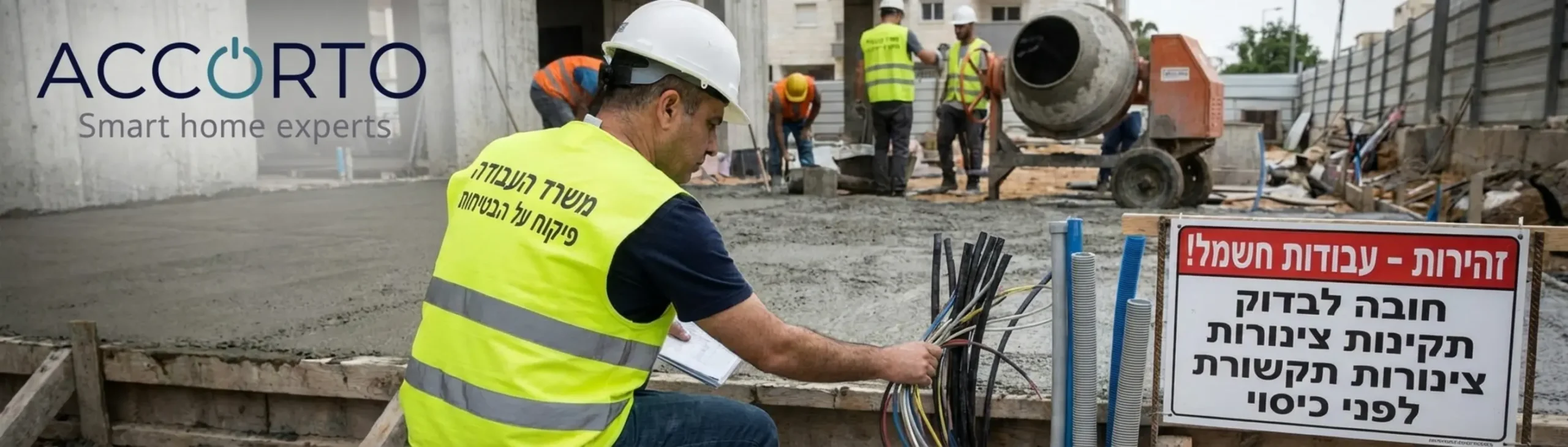

חשיבות הפיקוח בשלבי השלד והטיח

אחד השירותים החשובים ביותר שאנו מציעים ללקוחותינו הוא לא רק התכנון על הנייר, אלא נוכחות פיזית בשטח. אנו הגוף שחושב בשבילכם, מבקר את התכניות ומוודא שקבלן החשמל אכן מבצע את הפריסה בדיוק כפי שתוכנן. שלב יציקת הרצפות והתקרות הוא נקודת אל חזור. ברגע שהבטון מכסה את הצנרת, כל טעות הופכת לעובדה מוגמרת.

נוכחות של גורם מקצועי מטעמכם, אשר בודק את קוטר הצינורות, מוודא את מסלולי ההשחלה, ומאשר את ההפרדות בין מערכות המתח הנמוך למתח הגבוה, היא תעודת הביטוח שלכם. אם אתם נמצאים בשלבי תכנון או רגע לפני תחילת העבודות, זהו הזמן המדויק ליצור איתנו קשר. אנו נלווה אתכם צעד אחר צעד, ונוודא שהבית שלכם יקבל את התשתית הראויה לו. אל תשאירו את הדברים החשובים הללו ליד המקרה, צור קשר איתנו ונדאג להפוך את החזון שלכם למציאות חכמה ובטוחה.
