המיקום הוא המלך: היכן למקם את הלב הטכנולוגי של הבית?
אחת הטעויות הנפוצות ביותר בתכנון וילות היא ההתייחסות לארון התקשורת כאל "אילוץ" שיש להחביא מתחת למדרגות, בתוך ארון מעילים צפוף או במחסן חיצוני. הגישה הזו שגויה מהיסוד. מערכת בית חכם יציבה דורשת סביבת עבודה אופטימלית.

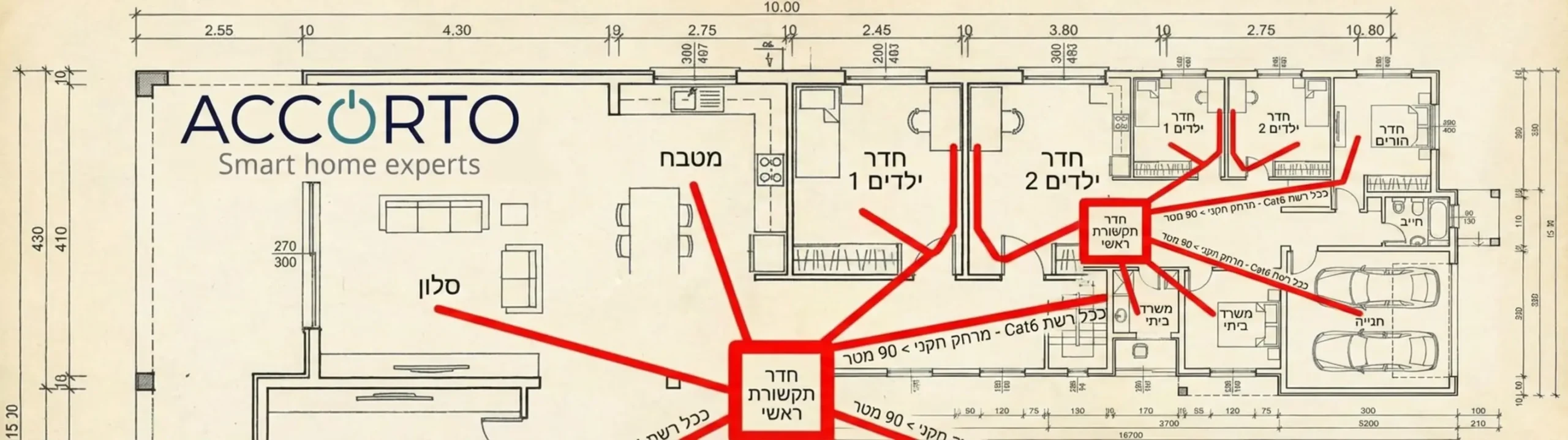

המיקום האידיאלי לארון התקשורת הראשי הוא בחדר טכני ייעודי. אם אין אפשרות לחדר שלם, יש לתכנן נישה עמוקה ורחבה במסדרון מרכזי או בחדר עבודה, עם גישה נוחה לפתיחת דלתות הארון ולטיפול בחלקו האחורי. חשיבות המיקום המרכזי נובעת גם משיקולי אורך כבלים – כבלי רשת (CAT6/7) מוגבלים באורך יעיל של כ-90 מטרים. מיקום מרכזי מקצר את המרחקים לנקודות הקצה וחוסך בעלויות כבילה.
פיזור עומסים: ארון ראשי מול ארונות משניים
בוילות גדולות (מעל 300-400 מ"ר) או בבתים המתפרסים על פני מספר קומות, לעיתים לא נכון לרכז הכל בנקודה אחת. במקרים אלו, מומלץ לתכנן ארון ראשי (MDF) וארונות משניים (IDF) בכל קומה. הארונות המשניים יחוברו לארון הראשי באמצעות סיבים אופטיים או כבלי רשת איכותיים, ויכילו את המתגים (Switches) המקומיים ובקרי ה-KNX הרלוונטיים לאותה קומה.
גדלים, עומקים וסטנדרטים: מהו ארון "19?
הסטנדרט העולמי לארונות ציוד הוא "19 (רוחב הציוד). הגובה נמדד ביחידות U (Unit), כאשר 1U שווה ל-4.445 ס"מ. בבית חכם ממוצע, ארון התקשורת יכיל:
- פאנל ניתוב (Patch Panel) לכבלי הרשת.
- מתגי תקשורת (Switches).
- נתב (Router) ומודם.
- מערכות הקלטה למצלמות (NVR).
- שרתי מוזיקה ומדיה.
- בקרים ראשיים של מערכת בית חכם.
- אל-פסק (UPS).
עבור וילה ממוצעת, ארון בגובה 20U-42U הוא הסטנדרט, תלוי בכמות הציוד. אולם, הפרמטר הקריטי שלרוב נשכח הוא העומק. ארונות תקשורת סטנדרטיים מגיעים בעומק 60 ס"מ, אך אם אתם מתכננים לשלב שרתים, מגברי אודיו גדולים או מערכות הקלטה מתקדמות, חובה להזמין ארון בעומק 80 ס"מ או אפילו 100 ס"מ (ארון שרתים). ארון רדוד מדי ימנע סגירת דלתות או יגרום לקיפול מסוכן של כבלים בחלק האחורי.
הפרדת רשויות: חשמל חכם מול תקשורת
יש להבחין בין שני סוגי ארונות עיקריים במערכות הבית:
- ארון תקשורת ומולטימדיה (Rack): מכיל ציוד "19 כפי שפורט לעיל.
- ארון חשמל ובקרים (לוח חשמל): מכיל את המאמ"תים, פחתים, ובקרי ה-DIN Rail (כגון מודולים של בית חכם KNX).

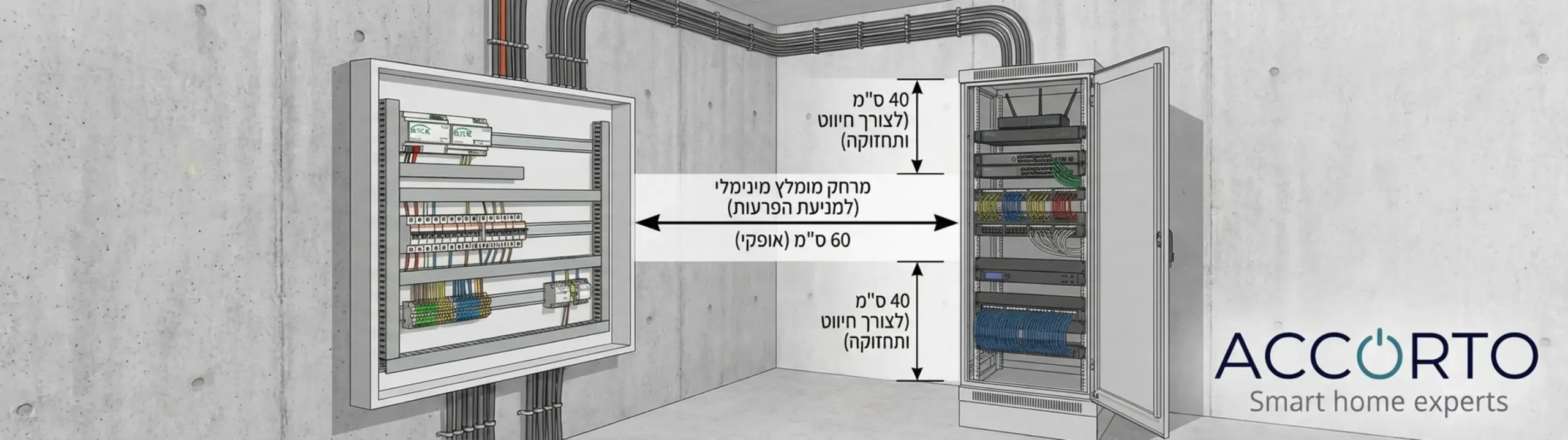

השילוב בין השניים באותו חלל הוא אפשרי ואף רצוי מבחינת נוחות תפעולית, אך אסור לערבב ביניהם באותו מארז פיזי ללא הפרדה ברורה. קרבה גדולה מדי בין כבלי מתח גבוה (230V) לכבלי תקשורת רגישים עלולה לייצר השראות אלקטרומגנטיות (EMI) שיגרמו לשיבושים ברשת ול"לכלוך" באותות האודיו/וידאו.
לפי מקורות מקצועיים בתחום הנדסת החשמל, מומלץ לשמור על מרחק של לפחות 20 ס"מ בין כבלי מתח רשת לכבלי נתונים כאשר הם רצים במקביל (ראה עוד בנושא Structured Cabling בויקיפדיה).
אוורור וניהול חום: האויב השקט של הציוד האלקטרוני
ציוד אלקטרוני מייצר חום. הרבה חום. כשהחום מצטבר בתוך ארון סגור, הטמפרטורה עולה במהירות, מה שמוביל לקיצור חיי הרכיבים, תקיעות במערכת ואף סכנת התלקחות במקרים קיצוניים. בתהליך של תכנון חשמל חכם, עלינו לחשב את פיזור החום (Heat Dissipation).
עקרונות לאוורור נכון:
- אוורור אקטיבי: התקנת מאווררים בגג הארון שיונקים אוויר חם החוצה. חשוב לוודא שיש כניסת אוויר קר מתחתית הארון או מהדלת הקדמית.
- מיזוג החדר: אם הארון עמוס בציוד (מגברים, שרתים), אוורור הארון בלבד לא יספיק אם החדר עצמו חם. במקרים אלו יש לתכנן יחידת מיזוג ייעודית לחדר התקשורת או פיצול ממיזוג מרכזי עם דמפר.
- טרמוסטט: מומלץ לחבר את המאווררים לטרמוסטט כך שיפעלו רק מעל טמפרטורה מסוימת, לחיסכון באנרגיה והפחתת רעש.
ניהול כבילה (Cable Management)

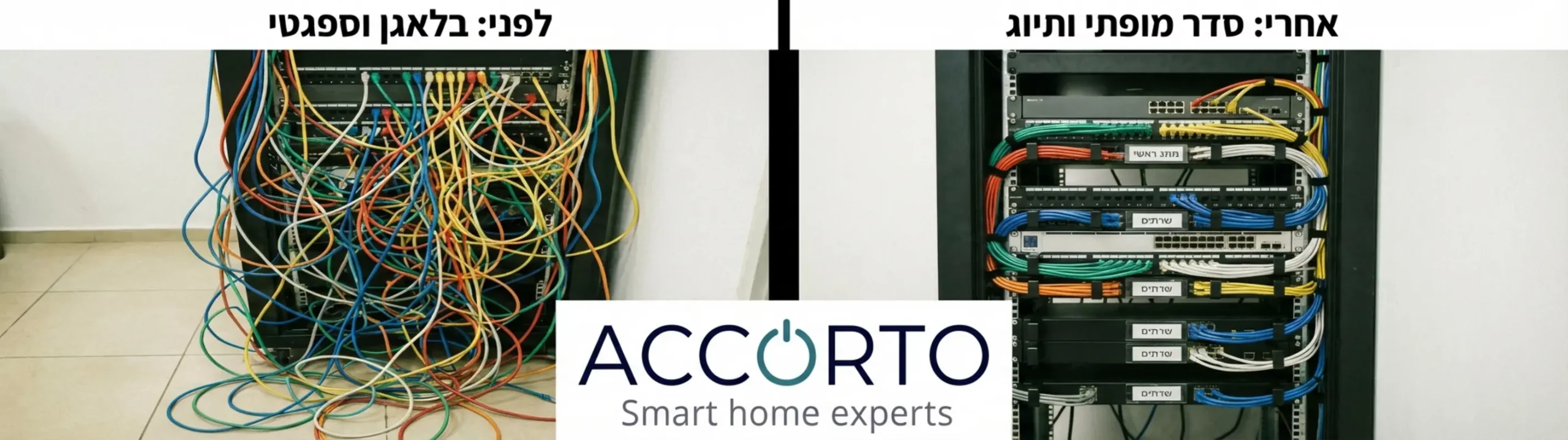

ההבדל בין ארון מקצועי לארון חובבני ניכר בסידור הכבלים. ארון מבולגן הוא לא רק בעיה אסתטית; הוא מונע זרימת אוויר תקינה ומקשה מאוד על איתור תקלות.
יש להשתמש במארגני כבלים אופקיים ואנכיים, לתייג כל כבל בשני קצותיו (מדפסת מדבקות היא כלי חובה), ולהקפיד על רדיוס כיפוף תקין, במיוחד בכבלי רשת וסיבים אופטיים. כבל מכופף יתר על המידה מאבד את תכונותיו ומוריד את רוחב הפס.
תכנון לעתיד
הטכנולוגיה מתקדמת מהר יותר ממה שאנחנו בונים בתים. מה שנראה היום כמו "מעל ומעבר", יהיה הסטנדרט של מחר. לכן, אני תמיד מנחה את הלקוחות שלי להשאיר צינורות ריקים (מובילים) בקוטר 23-29 מ"מ מהארון הראשי לנקודות אסטרטגיות בבית (מאחורי הטלוויזיות, בתקרה למקרנים עתידיים, ובגינה). צינורות אלו יאפשרו השחלת כבלים עתידיים ללא צורך בחציבה בקירות.
