איך להתמודד עם קירות בטון וממ"דים בתקשורת סלולרית ופנימית?

האתגר הפיזיקלי: מדוע בטון וברזל חוסמים תקשורת?

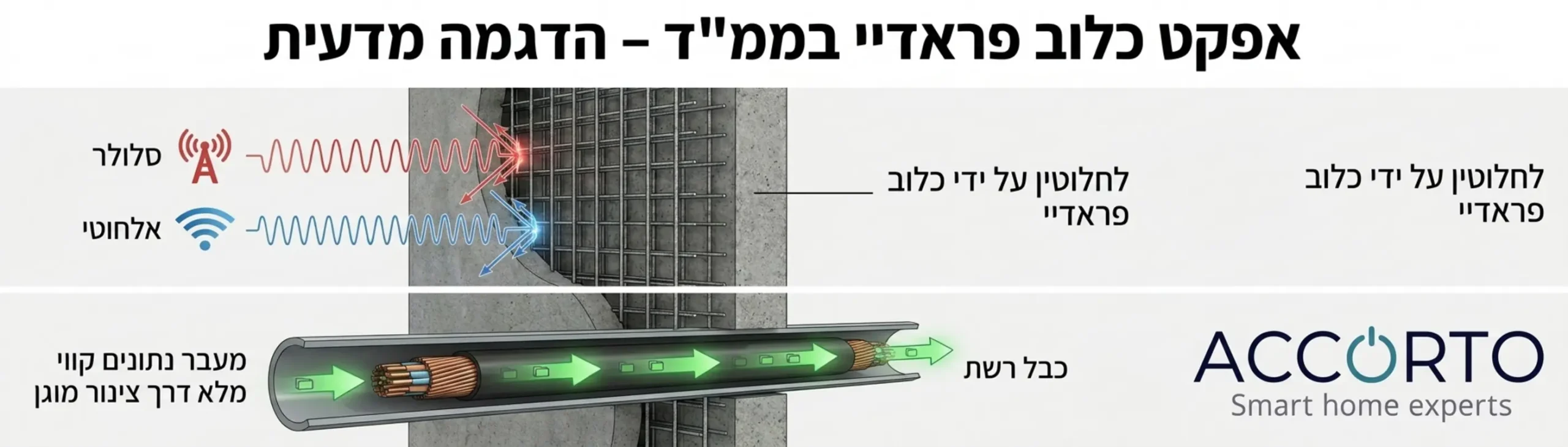

הסיבה לכך שקירות בטון וממ"דים מונעים מעבר של אותות סלולריים ותדרי רשת אלחוטית נעוצה במבנה הפיזיקלי שלהם. הבנייה המסיבית בישראל עושה שימוש נרחב בבטון מזוין, חומר המורכב מתערובת צמנטית דחוסה ובתוכה רשתות צפופות של מוטות פלדה. שילוב זה יוצר אפקט הידוע בעולם המדע בשם כלוב פראדיי. אפקט זה גורם לכך שהשדות האלקטרומגנטיים של אותות הרדיו, הסלולר והווי פיי נספגים או מוחזרים על ידי המבנה המתכתי, ואינם מסוגלים לחדור אל תוך החלל הפנימי.

עוביים של קירות הממ"ד, המגיע לעיתים קרובות ל 30 סנטימטרים ואף יותר של בטון יצוק, יחד עם דלת הפלדה האטומה וחלון הפלדה ההדף, הופכים את החדר המוגן למנותק לחלוטין מכל מקור שידור חיצוני. הדבר נכון לא רק לתדרי סלולר גבוהים כמו אלו של רשתות דור חמישי, אלא גם לתדרי הרשת האלחוטית הביתית בתחומי התדרים של 2.4 גיגה הרץ ו 5 גיגה הרץ. לכן, כל ניסיון להסתמך על נתב אלחוטי הממוקם בסלון כדי לספק קליטה בתוך הממ"ד נועד לכישלון מראש.

הפתרון המוביל: פריסת תשתית קווית בשלבי הבנייה או השיפוץ

אין תחליף לתשתית פיזית קווית כאשר מדובר על יציבות ואמינות של תקשורת פנימית. במהלך תהליך של תכנון בית חכם אנו שמים דגש עליון על הכנת התשתית הפיזית הזו עוד לפני יציקת הבטון או במהלך עבודות החשמל הראשיות.

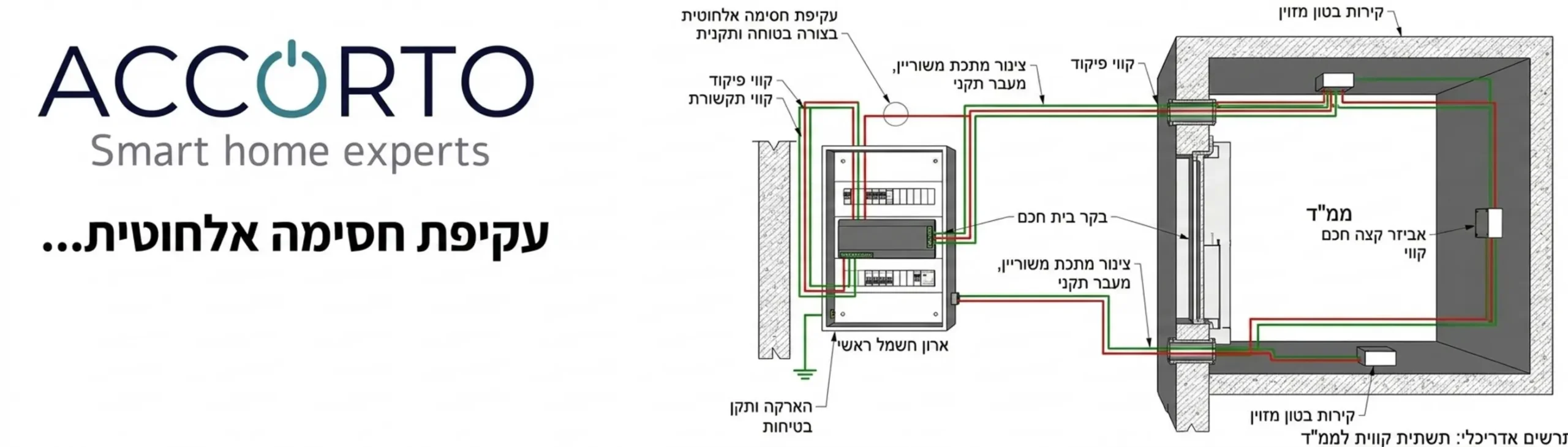

תכנון נכון כולל השחלת צינורות מובלים מפלסטיק קשיח ישירות ממרכז התקשורת של הבית אל תוך הממ"ד, דרך פתחי המעבר המאושרים על ידי פיקוד העורף. בתוך צינורות אלו מושחלים כבלי תקשורת איכותיים מסוג CAT6A או CAT7, התומכים במהירויות העברת נתונים של עד 10 גיגה ביט לשנייה. בקצה הכבל בתוך הממ"ד מותקנת נקודת קצה כפולה המאפשרת חיבור ישיר של מחשבים, טלוויזיות או נקודת גישה אלחוטית מקומית המפיצה את רשת הווי פיי בתוך החדר המוגן בצורה מושלמת ובמהירות מקסימלית.

טכנולוגיית PLC: שימוש בקווי החשמל הקיימים להעברת מידע

במקרים רבים אנו נדרשים לפתור בעיות תקשורת בבתים קיימים שבהם לא בוצע תכנון מוקדם, ולא ניתן להשחיל כבלי תקשורת חדשים בתוך הקירות ללא עבודות חציבה יקרות ומלכלכות. הפתרון האלטרנטיבי המוביל במצב זה הוא טכנולוגיית Power-line communication או בקיצור PLC.

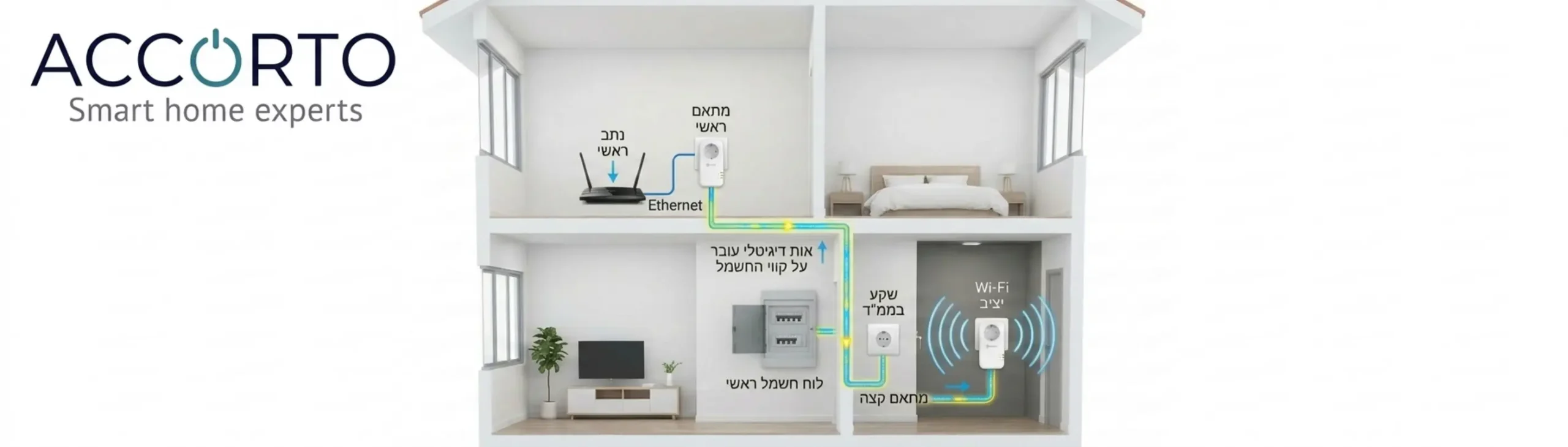

טכנולוגיה זו מאפשרת להפוך את חוטי הנחושת של מערכת החשמל הביתית הקיימת לרשת תקשורת נתונים מהירה. המערכת מורכבת משני מתאמים לפחות:

• המתאם הראשון מחובר לחשמל ליד הנתב הראשי של הבית ומחובר אליו באמצעות כבל רשת קצר.

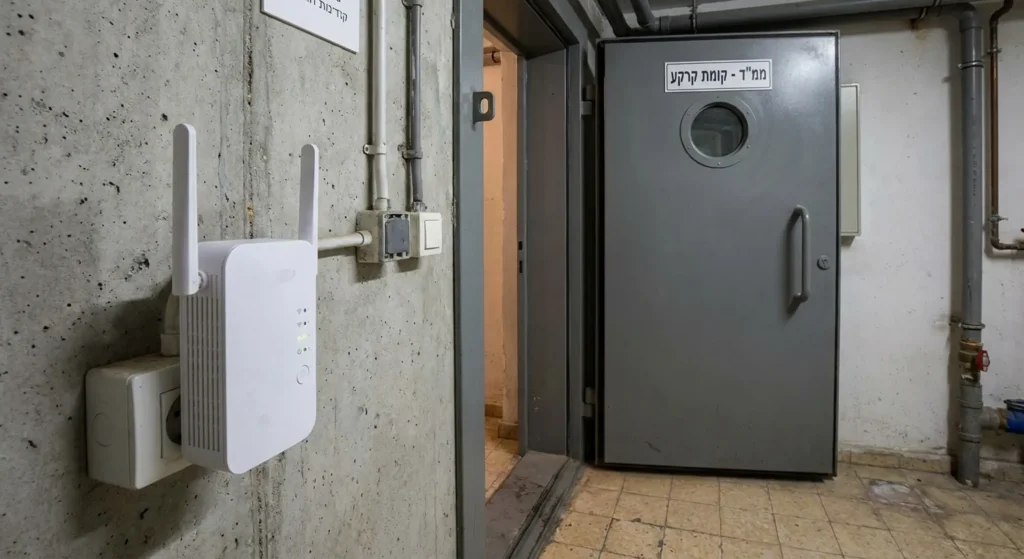

• המתאם השני מחובר לשקע החשמל שבתוך הממ"ד או מעבר לקיר הבטון החוסם.

המתאם הראשון מקודד את אות הנתונים הדיגיטלי לתדר גבוה ורוכב על גבי גל הסינוס של מתח החשמל הביתי. המתאם השני קולט את האות, מפענח אותו בחזרה לאות רשת סטנדרטי ומאפשר חיבור קווי או אלחוטי בתוך החדר המוגן.

חשוב לציין כי ביצועי מערכת PLC תלויים מאוד באיכות רשת החשמל בבית ובמרחק הפיזי בין השקעים. כמו כן, בבתים עם חיבור תלת פאזי, יש לוודא כי שני השקעים נמצאים על אותה הפאזה, או לחילופין להתקין רכיב המכונה מגשר פאזות בלוח החשמל הראשי כדי לאפשר מעבר חלק של המידע בין הפאזות השונות.

התמודדות עם קליטה סלולרית ירודה: רפיטרים ופתרונות מתקדמים

בעוד שפתרונות אינטרנט פנימיים מבוססי כבלים או קווי חשמל פותרים את בעיית הגלישה ברשת, הם אינם פותרים באופן ישיר את חוסר היכולת לקבל שיחות טלפון רגילות או הודעות טקסט במכשיר הסלולרי כאשר נמצאים מאחורי קירות בטון מסיביים. לשם כך קיימים פתרונות ייעודיים:

מערכות רפיטרים (מגברי קליטה סלולריים)

רפיטר הוא מערכת אקטיבית המורכבת מאנטנה חיצונית המותקנת על גג המבנה או במרפסת פתוחה שבה יש קליטה סלולרית טובה, יחידת הגברה פנימית, ואנטנה פנימית המותקנת בתוך האזור ללא הקליטה. האנטנה החיצונית קולטת את האות מתחנת הבסיס של חברות הסלולר, מעבירה אותו דרך כבל קואקסיאלי איכותי אל המגבר, והמגבר משדר אותו מחדש בתוך הממ"ד או החלל המוגן.
יש להדגיש כי התקנת מערכות מסוג זה מחייבת אישור קפדני של משרד התקשורת ועמידה בתקנים מחמירים של קרינה אלקטרומגנטית כדי למנוע הפרעות לרשתות הסלולר הציבוריות.

טכנולוגיית Wi-Fi Calling

עבור לקוחות רבים, הפתרון הפשוט והיעיל ביותר לבעיית השיחות הסלולריות הוא הפעלת שירות שיחות על גבי רשת אלחוטית במכשיר הטלפון הנייד. כאשר המכשיר מזהה שהוא מחובר לרשת אלחוטית חזקה ויציבה בתוך הממ"ד (המסופקת על ידי פתרון קווי או PLC), הוא מנתב את כל השיחות והודעות הטקסט הרגילות דרך האינטרנט ישירות לשרתי חברת הסלולר, ללא צורך באות סלולרי ישיר מהאוויר. פתרון זה אינו כרוך בעלויות נוספות ופועל בצורה שקופה לחלוטין למשתמש.

השוואת פתרונות תקשורת לקירות בטון וממ"דים

על מנת לסייע לכם לבחור את הפתרון המתאים ביותר לצרכים שלכם, ריכזנו בטבלה הבאה את ההבדלים המרכזיים בין השיטות השונות להתמודדות עם מכשולי בנייה מסיביים:

השפעת קירות בטון על תפקוד מערכות בית חכם

כאשר אנו בונים או משדרגים מערכת בית חכם, יציבות רשת התקשורת היא הבסיס לכל החוויה הביתית. מערכות חכמות מודרניות מבוססות על תקשורת רציפה בין בקרי קצה, מפסקים חכמים, חיישנים ומערכות מיזוג ומולטימדיה. אם הבית שלכם מאופיין בקירות בטון רבים, שימוש במערכות אלחוטיות פשוטות עלול להוביל לניתוקים תכופים, דיליי בתגובת המפסקים וחוסר יכולת לשלוט על אזורים מסוימים בבית.

במצבים אלו, אנו באקורטו ממליצים תמיד על תכנון משולב. באזורים המרכזיים אנו נותנים עדיפות למערכות קוויות בעלות תקנים בינלאומיים המעבירות את אותות הפיקוד ישירות דרך כבלים ייעודיים המושחלים בקירות. באזורים שבהם אין אפשרות לפרוס כבלים, אנו משלבים יחידות קצה בעלות תקשורת אלחוטית חזקה ומבוזרת, או נעזרים ברשת המחשבים הביתית שעברה אופטימיזציה מקצועית להתמודדות עם קירות הבטון.
