כיצד לקרוא נכון תוכנית חשמל ובקרה אדריכלית?

למה קריאת תוכנית חשמל ובקרה היא השלב הקריטי בבנייה

תהליך הבנייה או השיפוץ של בית מלווה בהמון החלטות מרגשות, מבחירת הריצוף ועד צבע הארונות במטבח. אך מעבר לאסתטיקה ולעיצוב, המערכת שבאמת תכתיב את איכות החיים שלכם ביום יום היא מערכת החשמל. כאשר אנו מדברים על בתים מודרניים המשלבים טכנולוגיה, השרטוט האדריכלי הופך למפת דרכים מורכבת שחייבת להיות מדויקת לחלוטין. קריאה נכונה של התוכנית מאפשרת לכם לוודא שהחזון שלכם יתורגם למציאות בשטח.

לקוחות רבים נוטים להשאיר את הטיפול בתוכניות החשמל לאדריכל או לקבלן המבצע בלבד. זוהי גישה מובנת, אך היא עלולה להוביל לפערים עצומים בין הציפיות שלכם לבין התוצאה הסופית. רק אתם יודעים היכן תרצו להטעין את הנייד בערב, מאיזה כיוון תכנסו לחדר השינה ומהו התרחיש המדויק שתרצו להפעיל בסלון בלחיצת כפתור אחת. הבנת השרטוטים מעניקה לכם את הכוח להיות מעורבים, לשאול את השאלות הנכונות ולדרוש התאמות לפני שהקבלן מתחיל לחצוב בקירות.

המקרא האדריכלי השפה של הבית שלכם

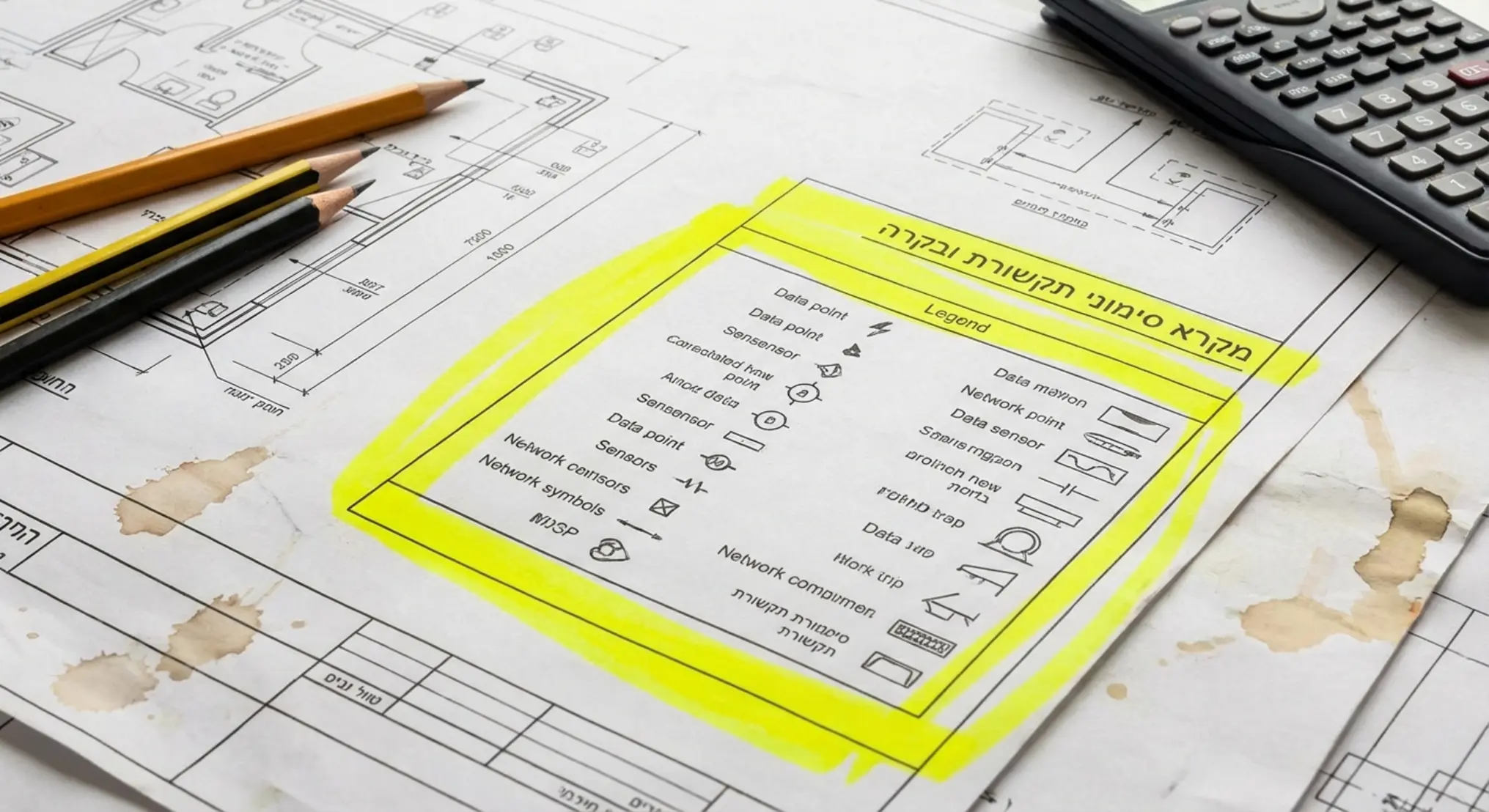

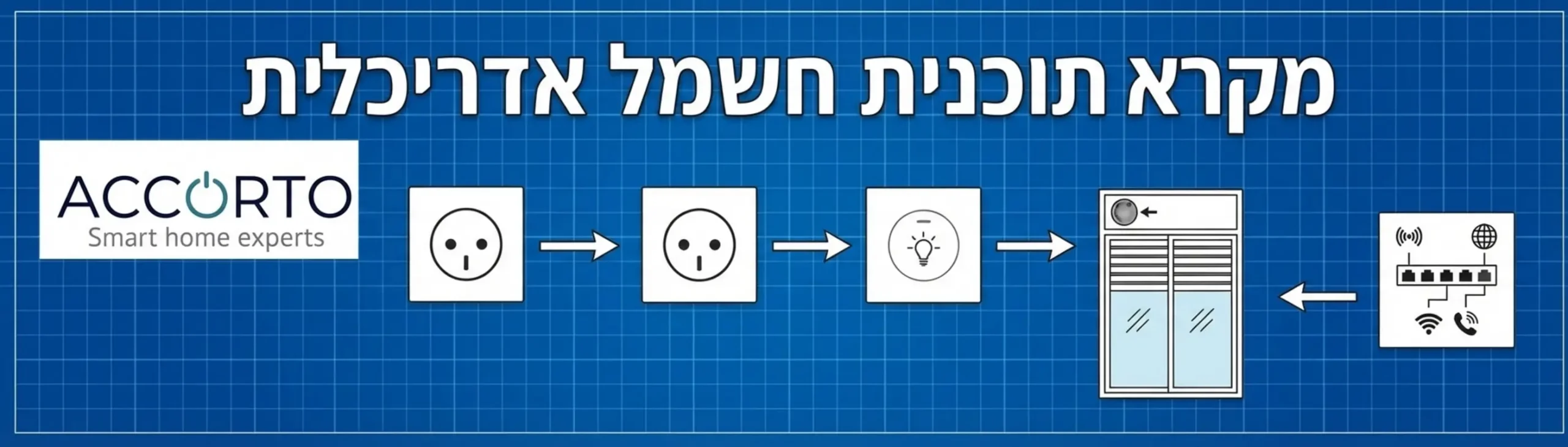

כל תוכנית מקצועית מתחילה במקרא. המקרא הוא מילון המונחים של השרטוט, ובלעדיו, הגיאומטריה המפוזרת על הדף היא חסרת משמעות. ברוב המקרים, המקרא ימוקם בפינה הימנית או השמאלית התחתונה של התוכנית, והוא יכיל טבלה מפורטת המציגה סמל גרפי ולצידו הסבר מילולי.

חשוב לדעת כי למרות שקיימים תקנים בינלאומיים לסימון חשמל, אדריכלים ומעצבי פנים רבים משתמשים בסט סמלים ייחודי משלהם או בגרסאות מותאמות אישית. לכן, הכלל הראשון הוא לעולם לא להניח מראש שאתם יודעים מה סמל מסוים אומר מבלי לבדוק במקרא הספציפי של התוכנית שבידכם.

טבלת סמלים נפוצים והמשמעות שלהם

מפסקים נקודות קצה ומה שביניהם

אחד ההבדלים המהותיים ביותר בין קריאת שרטוט מסורתי לבין שרטוט המיועד למערכת בקרה ממוחשבת נעוץ בדרך שבה אנו מסתכלים על המפסקים. בשיטה הישנה, המפסק על הקיר הוא זה שמנתק ומחבר את הזרם החשמלי אל הנורה. בשרטוט רגיל, נראה קווים מקווקווים המחברים בין המפסק לבין גוף התאורה כדי להראות איזו נורה מופעלת על ידי איזה כפתור.

כאשר מבצעים תכנון בית חכם בצורה מקצועית, התפיסה הזו משתנה לחלוטין. המפסק על הקיר כבר אינו מפסק פיזי אלא לוח מקשים חכם הפועל על מתח נמוך מאוד. הוא לא מחובר ישירות למנורה. במקום זאת, ישנו כבל תקשורת העובר בין כל לוחות המקשים בבית, ומעביר את פקודות הלחיצה אל בקר מרכזי היושב בלוח החשמל.

לכן, כאשר אתם קוראים את התוכנית, עליכם לחפש את שרשור התקשורת. ודאו שישנו קו מסומן בבירור העובר בין כל נקודות ההפעלה אל לוח הבקרה. בנוסף, חשוב לוודא שגופי התאורה עצמם מחוברים ישירות בחזרה אל לוח החשמל ולא אל אזור הקיר, שכן ההדלקה והכיבוי הפיזיים מבוצעים מתוך הלוח עצמו.

תכנון מערכות הצללה מנועי תריסים ווילונות

הצללה טבעית ושליטה על אור השמש הן פונקציות יסוד בכל פרויקט יוקרה. בשרטוטים האדריכליים, חלונות הבית יסומנו בבירור, ולצידם יופיעו סמלי המנועים. קריאה נכונה מחייבת אתכם לשים לב למספר פרטים קריטיים שעלולים לחמוק מהעין הלא מיומנת.

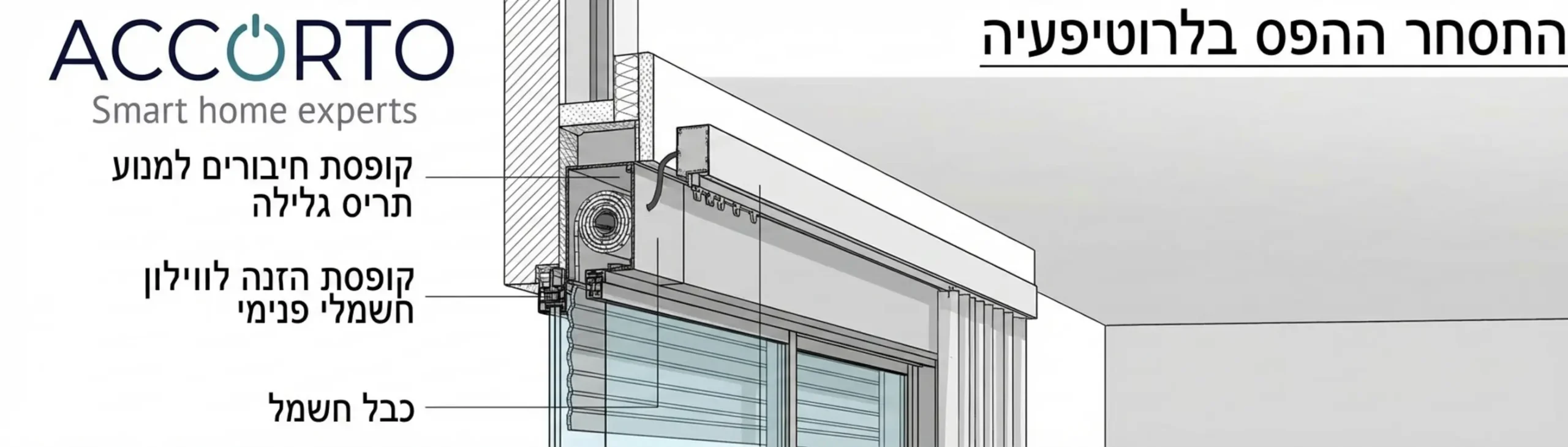

ראשית, בדקו האם ישנה הפרדה בין מנוע התריס לבין מנוע הווילון. בבתים רבים מתכננים גם תריס גלילה חיצוני וגם וילון הצללה פנימי. לכל אחד מהם נדרשת הזנת חשמל נפרדת וקו בקרה עצמאי אל הלוח. טעות נפוצה מאוד בשרטוטים היא הכנה של נקודת חשמל אחת בלבד לחלון, מה שגורם מאוחר יותר לאלתורים ולחציבות מיותרות כאשר מנסים להתקין את שני המנועים.

שנית, יש לבדוק את סימון גובה הקופסאות. בשרטוט מקצועי, כל נקודה תגיע עם כיתוב המציין את גובה ההתקנה מהרצפה (למשל, H פלוס 220). ודאו שקופסאות החיבורים של הווילונות ממוקמות בגובה הנכון כדי שיוסותרו לחלוטין על ידי סינר הגבס או בד הווילון עצמו.

ההבדל בין תוכנית חשמל רגילה לתוכנית בקרה מתקדמת

כדי להבטיח ביצוע מושלם, הפרויקטים שלנו מתבססים על פרוטוקולים בינלאומיים אמינים. אם הוחלט לשלב בית חכם knx, התוכנית האדריכלית חייבת להכיל שכבת מידע נוספת שאינה קיימת בבתים רגילים. פרוטוקול זה דורש פריסה של כבל תקשורת ייעודי (לרוב כבל ירוק) שעובר בין כל החיישנים, גלאי הנוכחות, התרמוסטטים ולוחות המקשים.

בתוכנית כזו, תראו פירוט נרחב של תשתיות צנרת כפולות ולעיתים אף משולשות. צינור אחד יעביר את קווי המתח הגבוה למכשירי החשמל, צינור שני יעביר את רשת האינטרנט ואת המצלמות, וצינור שלישי יוקדש אך ורק לכבלי הבקרה והשליטה. זיהוי נכון של התוואי הזה בשרטוט מבטיח שלא תהיה הפרעה אלקטרומגנטית בין כבלי החשמל לכבלי התקשורת.

זיהוי תשתיות אקלים ומיזוג אוויר

מיזוג אוויר וחימום תת רצפתי הם צרכני האנרגיה הגדולים ביותר בבית, והשליטה עליהם היא לב ליבה של חוויית המגורים המודרנית. בשרטוט יש לחפש את יחידות המיזוג הפנימיות ואת תרמוסטט ההפעלה. יש לוודא שהתרמוסטט ממוקם באזור פנימי של החדר, הרחק מקרני שמש ישירות או מגוף חימום שעלול לשבש את קריאת הטמפרטורה שלו.

כמו כן, בשרטוט יוקפד לסמן את חיבור הבקרה בין יחידת המיזוג למרכזיית הבית. חיבור זה מבטיח כי מערכת הבקרה תוכל לתקשר בזמן אמת עם המזגן, לשנות טמפרטורות, ולהפעיל תרחישים חכמים כמו כיבוי אוטומטי של המיזוג כאשר חלון נשאר פתוח זמן רב מדי.

חשיבות שילוב תוכנית הריהוט (העמדה) עם החשמל

כלל ברזל שאנו מיישמים תמיד הוא לעולם לא להסתכל על תוכנית חשמל כשהיא מנותקת מהקשרה. תוכנית טובה היא כזו שמונחת ישירות על גבי תוכנית העמדת הריהוט. מדוע זה כל כך קריטי? דמיינו שאישרתם שרטוט בו נקודת חשמל ותקשורת ממוקמת באופן מושלם על מרכז הקיר. נשמע מצוין, עד שהנגר מגיע ומתקין בדיוק שם ארון קיר ענק המכסה את כל השקעים.

קריאה נכונה דורשת מכם לדמיין את התנועה בחדר. אם מיטת חדר השינה משורטטת במרכז הקיר, בדקו האם ישנם שקעי כוח ומפסקי תאורה משני צידי המיטה. האם הגישה אליהם נוחה? האם מסך הטלוויזיה המופיע בשרטוט מסתיר את שקעי ההזנה המיועדים לו? השאלות הללו, הנשאלות בשלב הנייר, הן אלו שמונעות תקלות בחשמל חכם ומייתרות עבודות תיקון מורכבות לאחר סיום הבנייה.

האזור הקריטי ניתוח שרטוט לוח החשמל והתקשורת

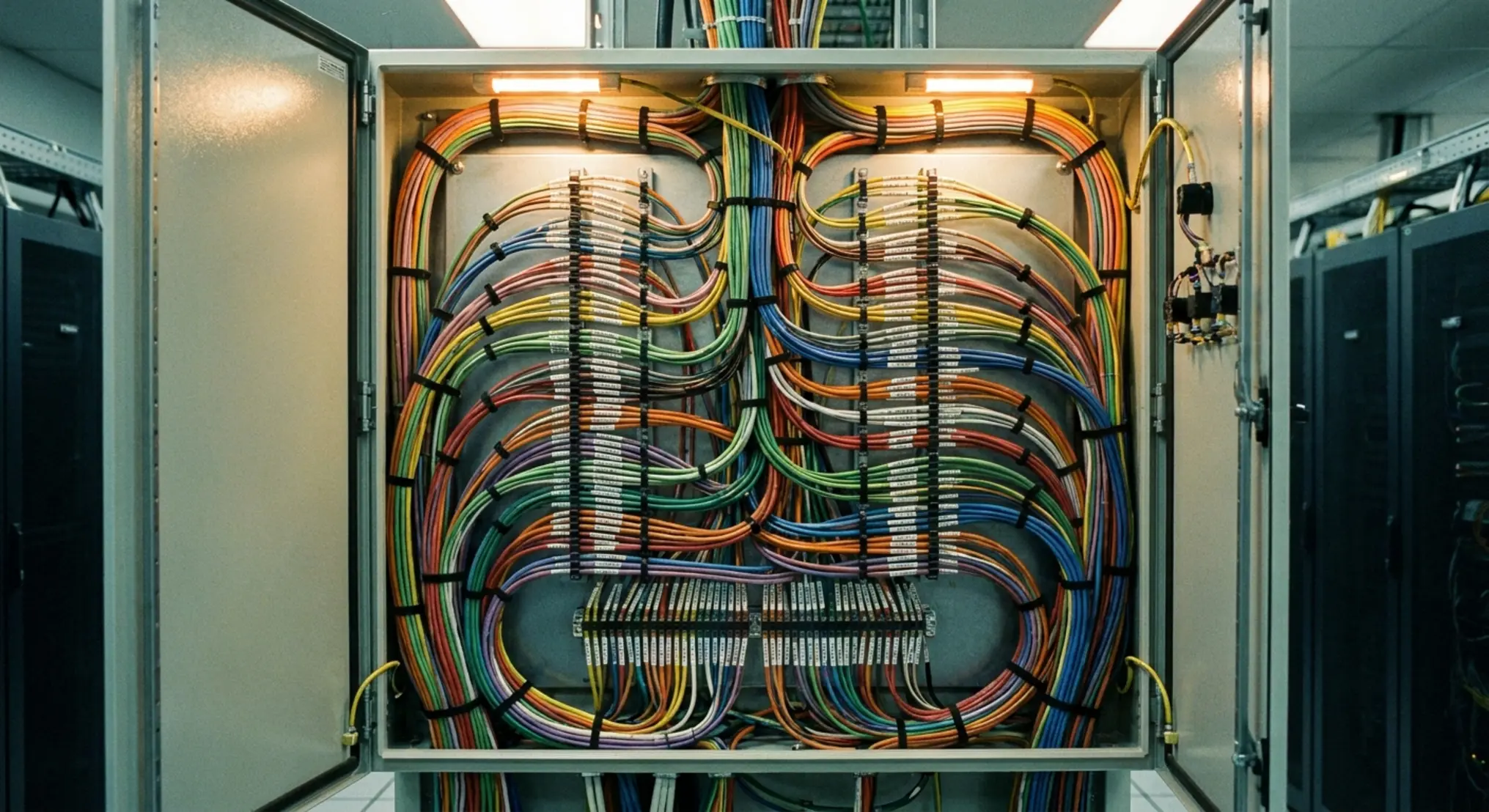

לב הפעילות של הבית נמצא בלוח החשמל. בבתים מסורתיים, לוח החשמל מסתכם במספר שורות של מאמתים (פקקים) וארון קטן. לעומת זאת, בבתים עתירי טכנולוגיה, אנו מדברים על ארונות תקשורת וחשמל גדולים משמעותית, שלעיתים דורשים קיר שלם או ארון ייעודי משלהם. על פי ארגון buildingSMART הבינלאומי המגדיר סטנדרטים לשילוב מערכות במבנים, תכנון מוקדם של שטחי שירות אלו הוא חובה.

כשאתם מסתכלים על השרטוט האדריכלי, חפשו את המיקום המיועד לארונות הללו. ודאו שהם אינם ממוקמים בחדרים רטובים, שיש אליהם גישה נוחה לצורך תחזוקה, ושהאדריכל הקצה להם עומק מספק בקיר. לוחות בקרה דורשים עומק רב יותר מלוחות רגילים, ואם הקיר דק מדי, תאלצו להתקין את הלוח בצורה בולטת ומכוערת או לבנות עבורו נישת גבס מיוחדת שתגזול משטח המסדרון.

טעויות נפוצות בקריאת תוכניות ואיך להימנע מהן

• התעלמות ממידות גובה: קבלנים פועלים לפי המידות הכתובות בשרטוט. אם שקע הטלוויזיה מסומן בגובה שלושים סנטימטר במקום בגובה מטר וחצי, שם הוא יותקן. אל תסתפקו במיקום במישור, בדקו גם את הגובה.
• חוסר סנכרון עם תוכנית המטבח: המטבח הוא אזור מורכב הדורש תיאום מול חברת המטבחים. ודאו ששקעי המדיח, התנור ומקרר היין בתוכנית החשמל חופפים לתוכנית הנגרות ושהם מקבלים קווי כוח נפרדים מהלוח.
• שכחת תאורת חוץ וגינה: לקוחות רבים מתמקדים בפנים הבית ושוכחים לבדוק את סימוני החוץ. ודאו שיש תשתיות והכנות חשמל לתאורת גינה, למערכת ההשקיה, לשערי הכניסה ולמצלמות האבטחה ההיקפיות.
• ריבוי מיותר של מפסקים: אם הבית שלכם מתוכנן לעבוד עם בקרה מתקדמת, אין צורך בשורות אינסופיות של מתגים על הקיר. קריאה נכונה של התוכנית מאפשרת לכם לצמצם עומס ויזואלי ולאחד פונקציות לתוך לוחות מקשים חכמים ומעוצבים.

תפקיד הפיקוח משלב הנייר ועד היישום בשטח

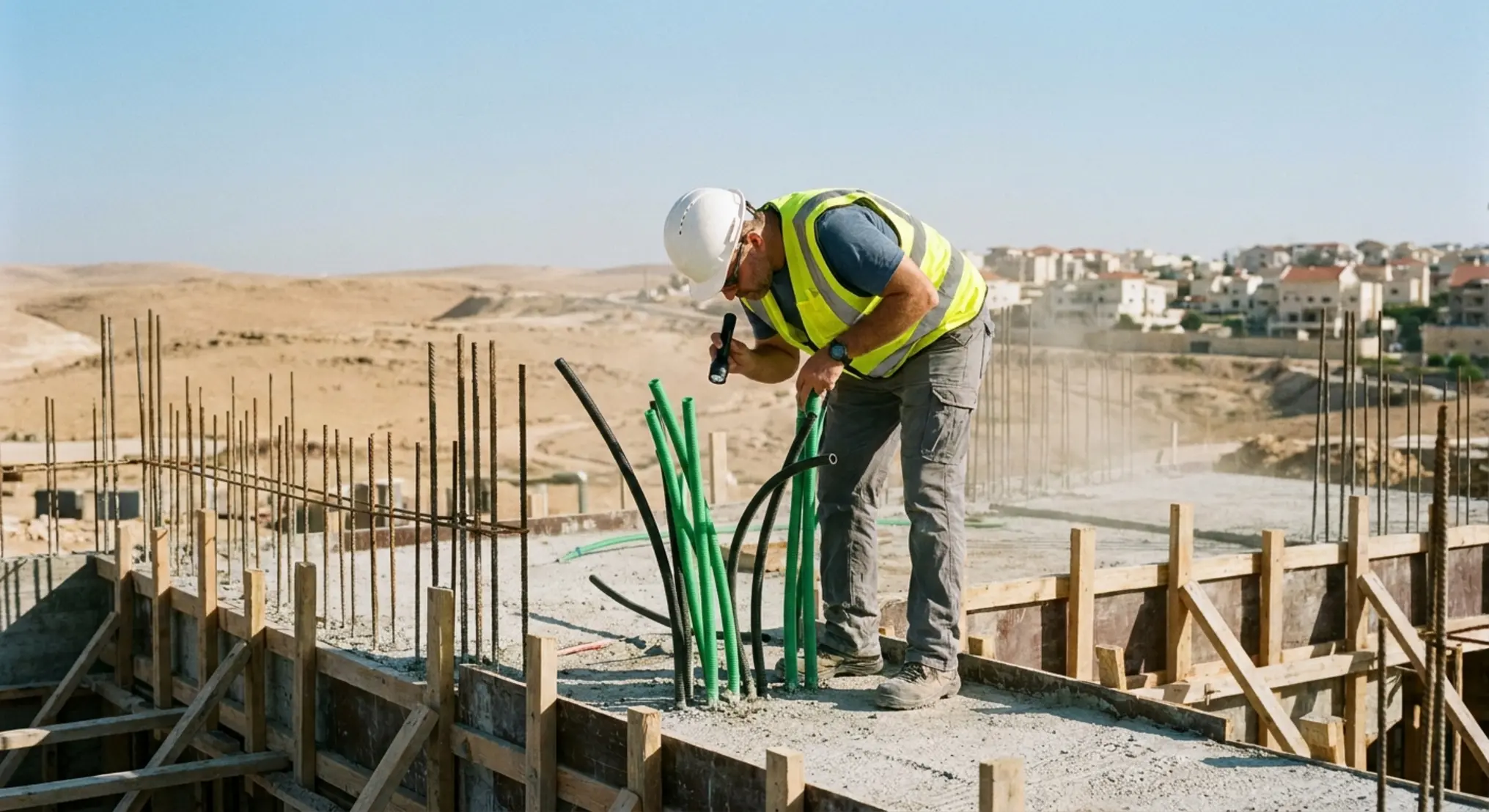

קריאת תוכניות היא מיומנות נרכשת, וככל שתעמיקו בה תגלו שהיא מכילה אינסוף פרטים קטנים. חשוב להבין שגם התוכנית המדויקת ביותר אינה שווה הרבה אם אין מי שיוודא את הביצוע שלה בשטח. במהלך תהליך הבנייה, מתעוררים אילוצים המאלצים לעיתים לסטות מהשרטוט המקורי עמוד בטון שלא הופיע במדויק, צינור מים שמפריע לתוואי החשמל, או שינויי גובה ברצפה.

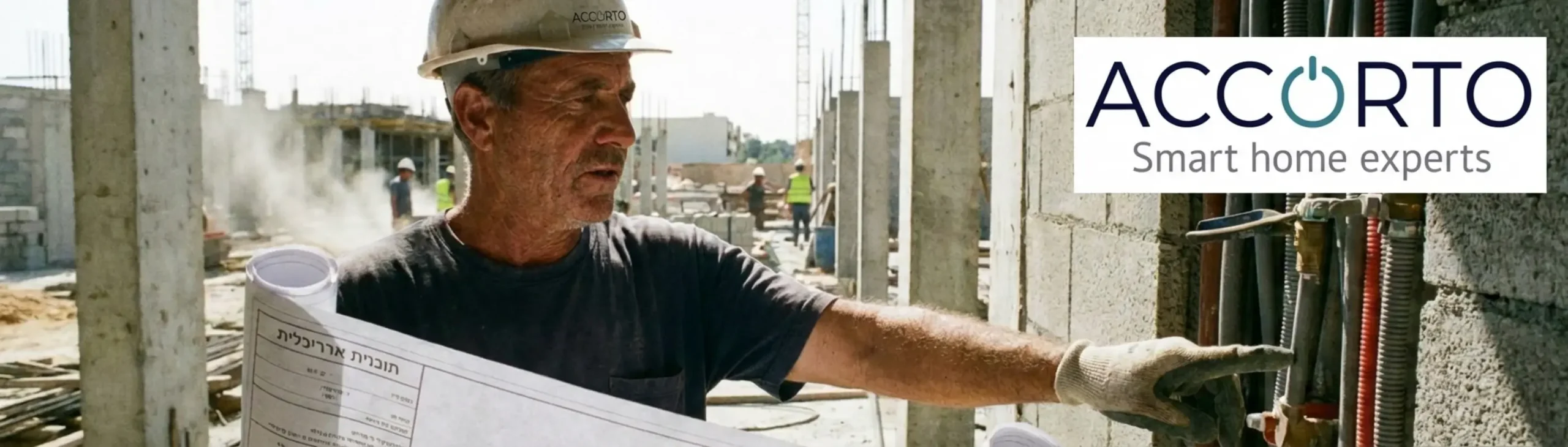

כאן נכנס לתמונה הפיקוח המקצועי. צוות שיודע לקרוא את התוכנית, מבין את מטרת העל של המערכת, ויודע לקבל החלטות בזמן אמת בשטח תוך שמירה על עקרונות התכנון המקוריים. פיקוח נכון מוודא שהקבלן המבצע פורס את הצנרת בדיוק כפי ששורטט, שנעשה שימוש בסוג הכבלים הנכון, ושהסימונים האדריכליים מקבלים ביטוי מדויק ואיכותי בבית החדש שלכם.
