הסכנות הסמויות מאחורי הטכנולוגיה המתקדמת
המעבר לבתים מנוהלים וממוחשבים הביא איתו נוחות חסרת תקדים, אך בד בבד הוא יצר ריכוז חסר תקדים של רכיבים אלקטרוניים וחשמליים בתוך ארונות הפיקוד. בניגוד ללוח חשמל מסורתי הכולל בעיקר מפסקי חצי אוטומט, לוח המכיל מערכת בית חכם כולל בתוכו עשרות בקרים חכמים, ממסרים, ספקי כוח ומודולים של תקשורת. צפיפות זו יוצרת אתגרים הנדסיים משמעותיים בתחומי פיזור החום, הבידוד וההפרדה האלקטרומגנטית.
כאשר מתקינים בקר מתח גבוה האחראי על מיתוג צרכנים הדורשים זרם רב, נוצר חום טבעי כתוצאה מהתנגדות המגעים הפנימיים בממסר. אם הלוח אינו מתוכנן כראוי, ללא מרווחי אוורור תקניים וללא חישוב פיזור תרמי נכון, החום המצטבר עלול לגרום להתכת רכיבי פלסטיק, לקצר חשמלי ובמקרים קיצוניים אף לשריפה. בנוסף, ערבוב לא תקין של כבלי תקשורת עדינים עם כבלי מתח גבוה עלול להוביל להשראות מגנטיות הפוגעות בתפקוד המערכת, ואף חמור מכך, לזליגת מתח מסוכנת אל עבר ממשקי המשתמש ופאנלי ההפעלה הפזורים ברחבי הבית.
סקירת התקנים המחמירים: מהיסודות ועד לביצוע
כל עבודת תשתית וחשמל בישראל כפופה למערכת חוקים ותקנות שנועדו לשמור על חיי אדם. הבסיס החוקי והמקצועי לכל התקנה הוא כמובן חוק החשמל הישראלי, המגדיר במפורש מי רשאי לבצע עבודות אלו וכיצד עליהן להתבצע. עם זאת, כאשר מדובר במערכות שליטה ובקרה מתקדמות, התקן הישראלי נשען במידה רבה על תקנים בינלאומיים המותאמים לטכנולוגיות החדשות ביותר.
תקני חוק החשמל והתקינה הישראלית
התקן הישראלי מתייחס בראש ובראשונה לטיב החומרים, לעובי המוליכים, לשיטות ההארקה ולגודל הלוחות. תקן ת"י 61439, למשל, עוסק בלוחות מיתוג ובקרה למתח נמוך, ומחייב יצרני לוחות לערוך בדיקות מחמירות של התחממות, עמידות בקצר ודרגות הגנה מפני חדירת גופים זרים ומים. כאשר אנו משלבים בקרים חכמים בלוח החשמל, חובה לוודא כי הלוח כולו, על שלל מרכיביו, עומד בדרישות תקן זה ומקבל אישור של בודק חשמל מוסמך.
התקינה הבינלאומית וארגון ה-IEC
מעבר לחקיקה המקומית, ציוד הבקרה עצמו חייב לעמוד בתקנים גלובליים המבטיחים את אמינותו. רוב המערכות שאנו עובדים איתן עומדות בדרישות של תקני חברת החשמל הבינלאומית הידועה בשם IEC. תקנים כמו IEC 60669 עוסקים ספציפית במפסקים למתקני חשמל ביתיים וקובעים את מספר מחזורי הפעולה שהממסר יכול לעמוד בהם תחת עומס מלא, יכולת הניתוק שלו בזמן קצר, ומידת עמידות הפלסטיקה העוטפת אותו בפני אש ישירה או חום קיצוני.
בטיחות אש בלוחות חשמל ותקשורת
נושא בטיחות האש הוא קריטי ואין להקל בו ראש. שריפות רבות בבתים פרטיים מתחילות בארון החשמל עקב מגעים רופפים או עומס יתר על רכיב שלא תוכנן כראוי. כדי למנוע זאת, אנו מיישמים מספר עקרונות תכנוניים ברורים בכל פרויקט שאנו מלווים.
- שימוש בחומרים כבים מאליהם: כלל הבקרים, תעלות החיווט, ומהדקי החיבור צריכים להיות עשויים מחומרים פולימריים שאינם תומכים בבעירה ונסגרים מעצמם עם הרחקת מקור האש.
- תכנון פיזור חום אופטימלי: אין לדחוס בקרים זה לזה. יש להשאיר רווחים תקניים בהתאם להוראות היצרן על מנת לאפשר זרימת אוויר טבעית המקררת את הרכיבים במהלך עבודתם.
- הידוק מומנט מקצועי: כל בורג וכל חיבור של כבל מתח גבוה אל הבקר חייב להיות מהודק באמצעות מברג מומנט המכויל למידה המדויקת שדורש היצרן. חיבור רופף הוא הגורם מספר אחת להתחממות נקודתית מסוכנת.
מניעת התחשמלות: הכללים שלא מתפשרים עליהם
הסכנה השנייה בגודלה לאחר סכנת האש היא סכנת ההתחשמלות. מכיוון שמערכות חכמות מאפשרות ממשק פיזי ודיגיטלי יומיומי עם משתמשי הקצה דרך מפסקי קיר או מסכי מגע, ההפרדה בין רשת ה-230 וולט לרשת התקשורת העובדת בדרך כלל על מתחים נמוכים של 12 עד 30 וולט, חייבת להיות הרמטית.
בידוד והפרדה מוחלטת בארונות התקשורת
תקנות החשמל דורשות הפרדה פיזית ברורה בין תשתיות המתח הגבוה לבין תשתיות המתח הנמוך. משמעות הדבר היא שאסור להעביר כבלי רשת, כבלי אזעקה או כבלי נתונים של מערכת הבית החכם באותן תעלות פלסטיק שבהן עוברים כבלי החשמל הראשיים המזינים את הבקרים.

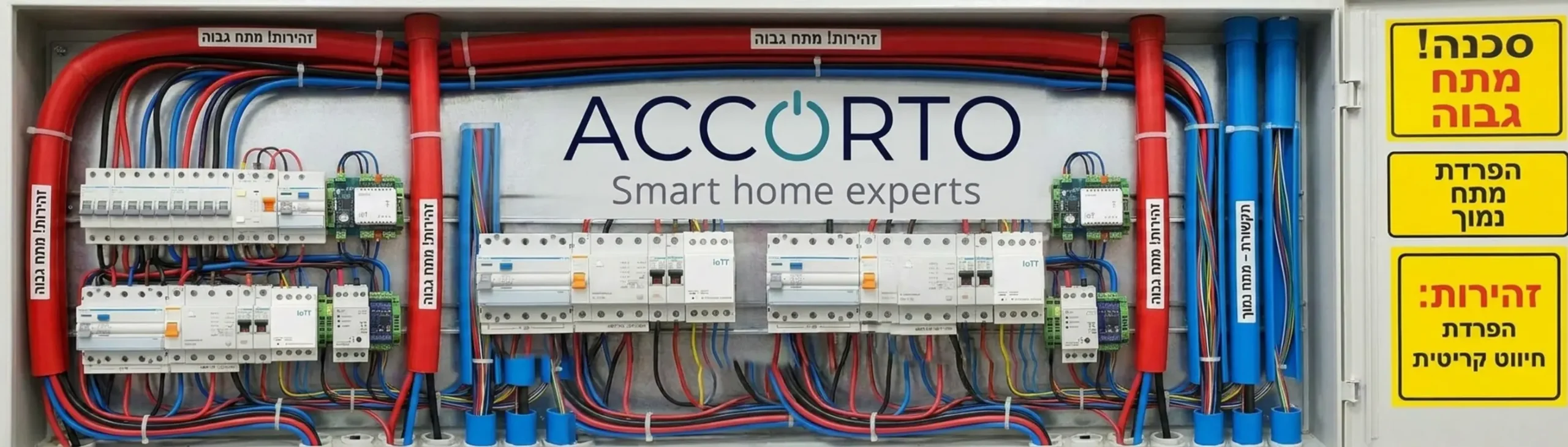

בארון החשמל עצמו, יש לייצר מחיצות פיזיות או להשתמש בארונות נפרדים לחלוטין עבור רכיבי התקשורת והרשת הביתית. במידה ונעשה שימוש בארון אחד גדול משולב, התקן דורש כי תהיה מחיצה מבודדת מחומר שאינו מוליך בין אזור המפסקים והבקרים לבין אזור הראוטרים והמתגים של הרשת.
מערך הגנות חשמליות מתקדם

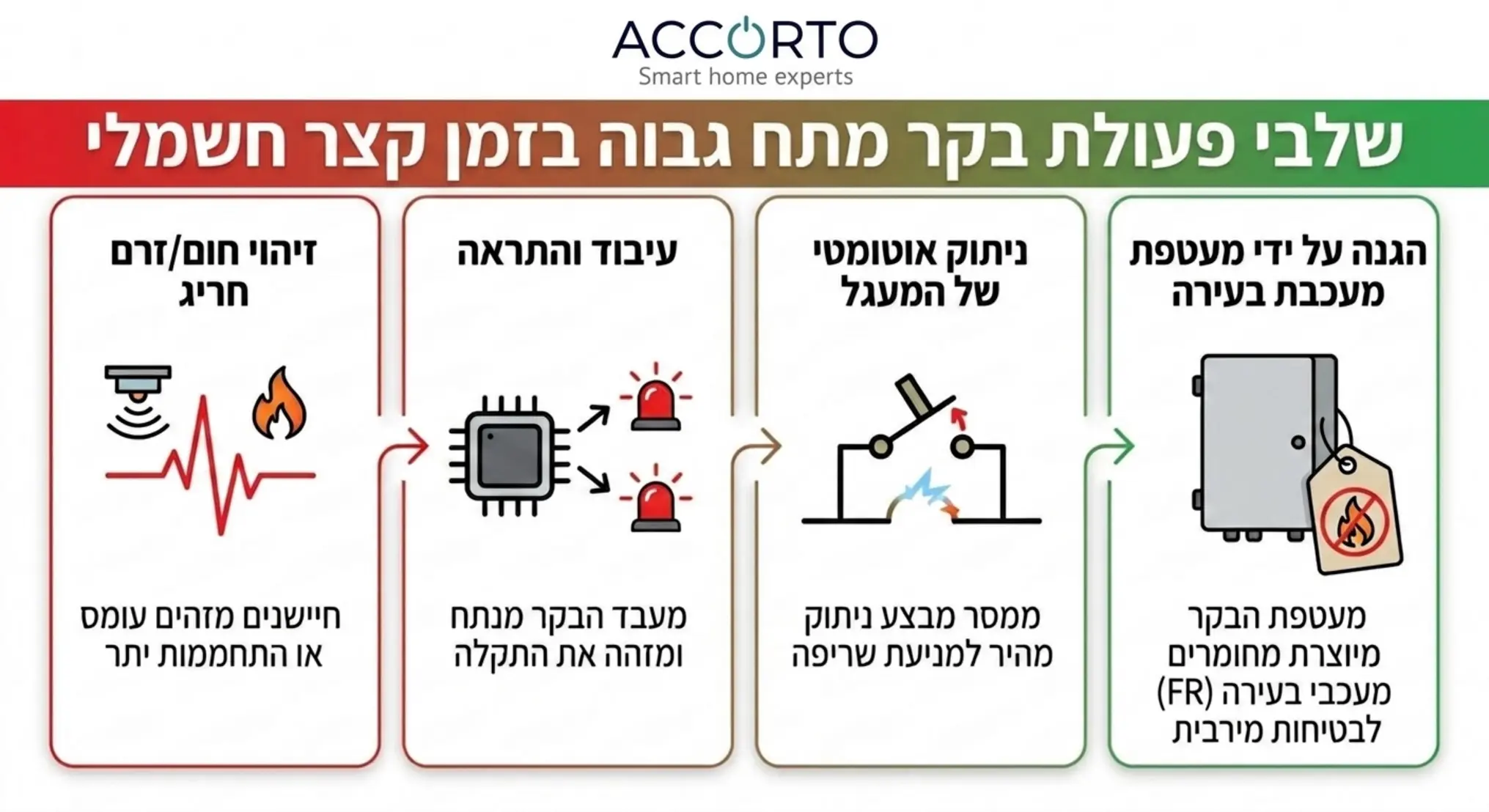

כל מעגל המוזן מבקר מתח גבוה מוגן על ידי מאמ"ת מפסק אוטומטי מגנטי תרמי המותאם לחתך המוליך, וכמובן על ידי ממסר פחת מפסק דלף שנועד לנתק את הזרם באופן מיידי בכל מקרה של זליגת חשמל לאדמה. אנו מוודאים כי כיול המפסקים ותכנון העומסים מתבצע בצורה מדוקדקת, כך שעומס יתר על ערוץ בקר מסוים לא יפגע ברכיב עצמו אלא יקפיץ את ההגנה בלוח באופן בטיחותי.
חשיבות הפיקוח והאינטגרציה בשטח
אתם יכולים לרכוש את הבקרים היקרים והמתקדמים ביותר בעולם, אך ללא יישום נכון בשטח, הבטיחות שלכם נותרת מוטלת בספק. תפקידו של מפקח חשמל חכם הוא קריטי. מפקח מקצועי דואג לסנכרון מלא בין תוכניות האדריכלות, יועץ החשמל והחשמלאי המבצע בפועל.
במהלך הבנייה או השיפוץ, אנו נמצאים בשטח כדי לבקר את תהליך ההתקנה. אנו מוודאים כי החשמלאי משתמש במוליכים בחתך המתאים, מבצע לחיצות סופיות בצורה תקנית, ומפריד בין תוואי הצנרת של המתח הגבוה לזה של המתח הנמוך. אנו מבצעים בדיקות רציפות ובדיקות התנגדות בידוד מגר בטרם חיבור המערכת למתח חי, כדי להבטיח שאין קצרים חבויים או פגיעות בבידוד הכבלים שנוצרו במהלך עבודות הבנייה.
התקנת מערכות תקניות: ההשוואה המלאה
כדי להמחיש את ההבדלים התהומיים בין התקנה חובבנית להתקנה תקנית ובטוחה, ריכזנו עבורכם את נקודות המפתח בטבלה הבאה.
| קריטריון | התקנה חובבנית ללא פיקוח | התקנה תקנית בפיקוח ACCORTO |
|---|---|---|

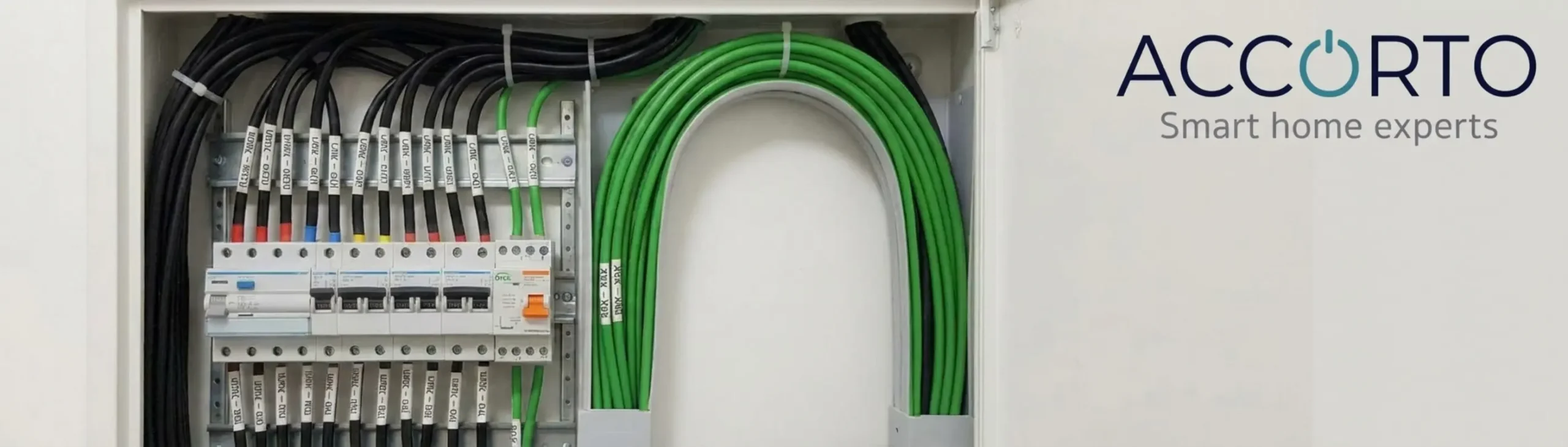

| סידור חיווט בלוח | חוטים בתפזורת, ללא שילוט, עומס על מהדקים | חיווט מוסדר בתעלות מבודדות, סימון ברור לכל חוט, מרווחי אוורור |
| הפרדת מתחים | כבלי תקשורת וחשמל מועברים באותה צנרת ובאותו ארון ללא מחיצה | הפרדה מוחלטת של תשתיות מתח נמוך וגבוה גם בקירות וגם בתוך הלוח |
| הגנות תרמיות | בחירת מפסקים אקראית, ללא התחשבות בזרם ההתנעה של הצרכן | תכנון הנדסי מדויק של עקומות אופיין, התאמה לחתך הכבל ובחירת בקרים בהתאם לסוג העומס |
| בטיחות אש | שימוש בקופסאות פלסטיק זולות שאינן עמידות בחום גבוה | שימוש בארונות חשמל תקניים מחומרים כבים מאליהם בלבד |
אינטגרציה של מערכות מתקדמות בטכנולוגיית KNX
אחד הפתרונות האמינים והנפוצים ביותר בפרויקטים יוקרתיים הוא שימוש בפרוטוקול העולמי הפתוח KNX. היתרון העצום של מערכת זו הוא ההפרדה המובנית בין מוח המערכת לפעולת הכוח. הכבל הירוק המפורסם של המערכת מעביר מתח נמוך מאוד של 30 וולט בלבד לפאנלים שעל הקיר, כך שאין שום סכנת התחשמלות למשתמש. עם זאת, התקנת הבקרים בלוח מחייבת מומחיות. רק מתקין knx מוסמך, המכיר את הוראות היצרן ואת התקינה החשמלית, יודע כיצד לחבר את ערוצי המתח הגבוה בממסרים מבלי לייצר עומס יתר, וכיצד לבודד את כבל האפיק מסביבת ה-230 וולט למניעת שיבושים בתקשורת.
החזון שלנו לתכנון נכון ובטוח
כאשר אנחנו באים ללוות אתכם בתהליך של בנייה או שדרוג, המטרה שלנו היא להעניק לכם שקט נפשי. אנו מוודאים שכל פרט, החל מבחירת סוג הכבל שיונח מתחת לריצוף ועד למיקום הבקר בלוח החשמל, יעמוד בסטנדרטים המחמירים ביותר שיש. תכנון חכם הוא לא מותרות, הוא הבסיס לבית מעולה. אנו מזמינים אתכם לא להתפשר על הבטיחות של המשפחה שלכם ולדרוש תמיד עבודה לפי התקן, בפיקוח מקצועי בלתי תלוי וברמת ביצוע שאינה משאירה מקום לטעויות.
