תיעוד ושרטוט מצב סופי בסיום פרויקט אוטומציה ביתית

בקצרה

תיעוד ושרטוט מצב סופי הידועים גם כמסמכי עדות או As Made מהווים את תעודת הזהות הטכנולוגית של הנכס שלכם. מסמכים אלו כוללים מיפוי מדויק של כל קווי החשמל והתקשורת כפי שבוצעו בפועל בשטח, תרשימים של לוחות החשמל, רשימת כתובות אינטרנט של הציוד השונה וקובצי המקור של תכנות המערכת. ללא ספר פרויקט מפורט, כל ניסיון עתידי לבצע תיקון, שדרוג או שינוי במערכת יהפוך לתהליך יקר, ארוך ומתסכל של ניסוי וטעייה. מסירת התיעוד מבטיחה לכם עצמאות טכנולוגית מול ספקי השירות, מונעת תלות במתקין ספציפי, ומאפשרת לכל איש מקצוע מוסמך להבין את מבנה המערכת באופן מיידי ולספק שירות יעיל ומקצועי.

הגעתם לרגע המיוחל. השיפוץ או הבנייה הסתיימו, הריהוט במקום, והבית שלכם מגיב לכל פקודה. האורות נדלקים בתרחיש מושלם, התריסים עולים עם זריחת השמש, והטמפרטורה בדיוק כמו שאתם אוהבים. אבל מתחת לפני השטח, מאחורי קירות הגבס ובתוך ארונות החשמל והתקשורת, מסתתרת רשת סבוכה של כבלים, בקרים, כתובות רשת והגדרות תוכנה. השאלה הגדולה היא מה קורה כשהקבלנים עוזבים את השטח. האם נשארתם עם מפתח לבית אבל בלי המפה שמסבירה איך הוא עובד? אנחנו באקורטו מאמינים כי פרויקט לא מסתיים כשהאור נדלק. הוא מסתיים רק כאשר הלקוח מקבל לידיו תיעוד מלא, מדויק וברור של כל המערכות בנכס. רק כך אפשר להבטיח שקט נפשי, תחזוקה קלה ושליטה מלאה בנכס שלכם לאורך עשרות שנים.

מדוע אי אפשר לוותר על ספר פרויקט ומסמכי מצב סופי?

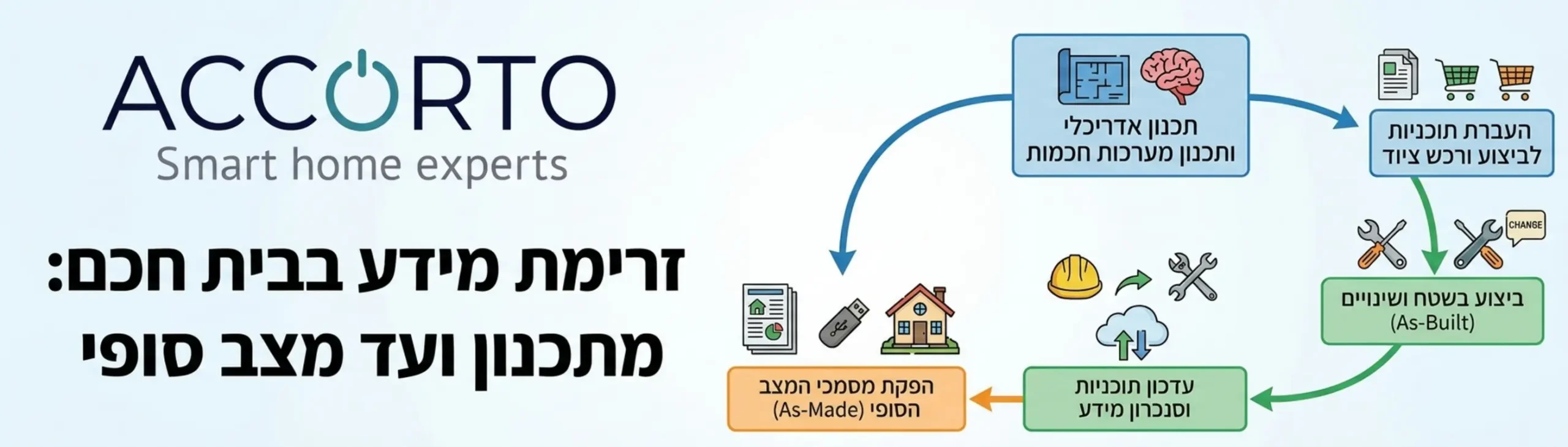

כאשר מתחילים לבנות או לשפץ נכס, הכל מתחיל בתוכניות אדריכליות מסודרות. אולם, המציאות בשטח מכתיבה לא פעם שינויים. צינור שעובר במקום לא צפוי, עמוד בטון שלא הופיע בתוכניות המקוריות או החלטה של הרגע האחרון להוסיף מסך טלוויזיה בקיר מסוים, גורמים לכך שמה שתוכנן על הנייר שונה ממה שבוצע בפועל. בנקודה זו בדיוק נכנס לתמונה החשיבות של יצירת שרטוטי עדות מדויקים.

כל מערכת בית חכם מבוססת על תשתית פיזית ולוגית מורכבת. אם התיעוד לא משקף את המצב הסופי, נוצר פער שעלול לעלות לכם ביוקר רב בעתיד. שרטוט מצב סופי מתעד את הנקודות המדויקות בהן עוברים הכבלים, את המיקום המדויק של כל בקר ואת האופן שבו כל רכיב מחובר לרשת הביתית. הדבר נכון במיוחד במערכות גדולות הכוללות בקרת אקלים, הצללה, תאורה ואבטחה.

על פי הגדרות הנדסיות גלובליות ומידע מקצועי שניתן למצוא במקורות כמו הגדרות שרטוטי עדות, תיעוד המצב הקיים מהווה דרישת חובה בפרויקטים הנדסיים מורכבים, והוא התנאי הבסיסי לכל עבודת תחזוקה עתידית.

מה חייב לכלול תיק תיעוד מקצועי של אוטומציה ביתית?

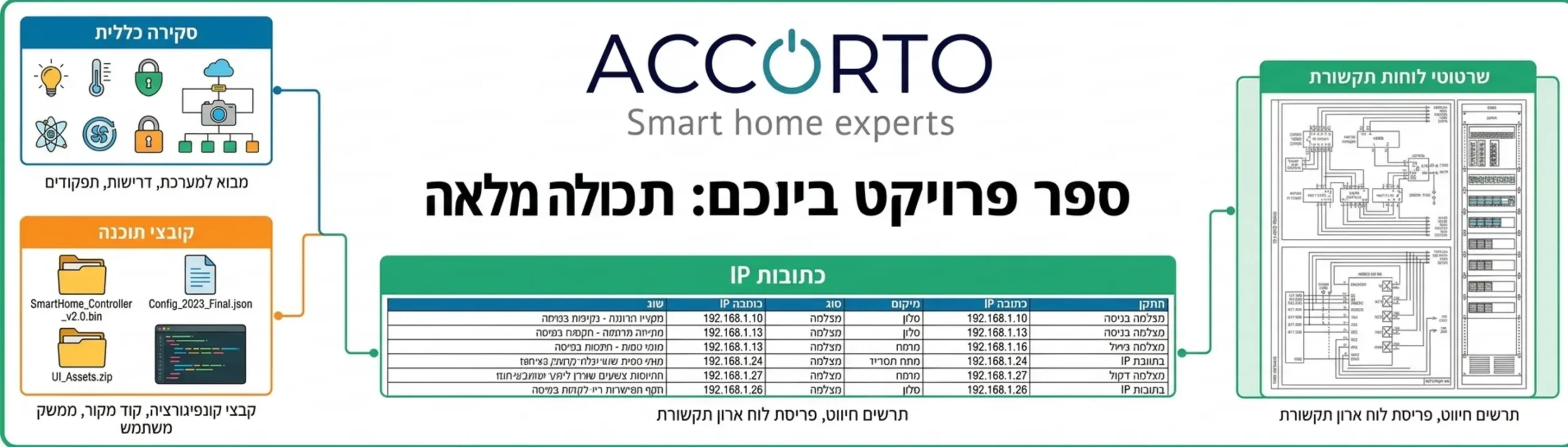

מסירת התיעוד אינה מסתכמת בקבלת שרטוט אדריכלי עליו שורבטו כמה קווים בעט. תיק תיעוד מקצועי צריך להיות מקיף, מאורגן וקל להבנה עבור כל גורם מקצועי שיגיע לביתכם בעתיד. להלן המרכיבים הקריטיים שכל ספר פרויקט חייב להכיל:

רכיב בתיק התיעוד	פירוט נדרש	חשיבות לתחזוקה עתידית
שרטוטי חשמל ותקשורת	מיפוי מדויק של כל נקודות הקצה, תוואי הצנרת וסוגי הכבלים שנסללו בפועל.	מאפשר איתור תקלות פיזיות ומונע פגיעה בתשתיות בזמן קדיחות או שיפוצים עתידיים.

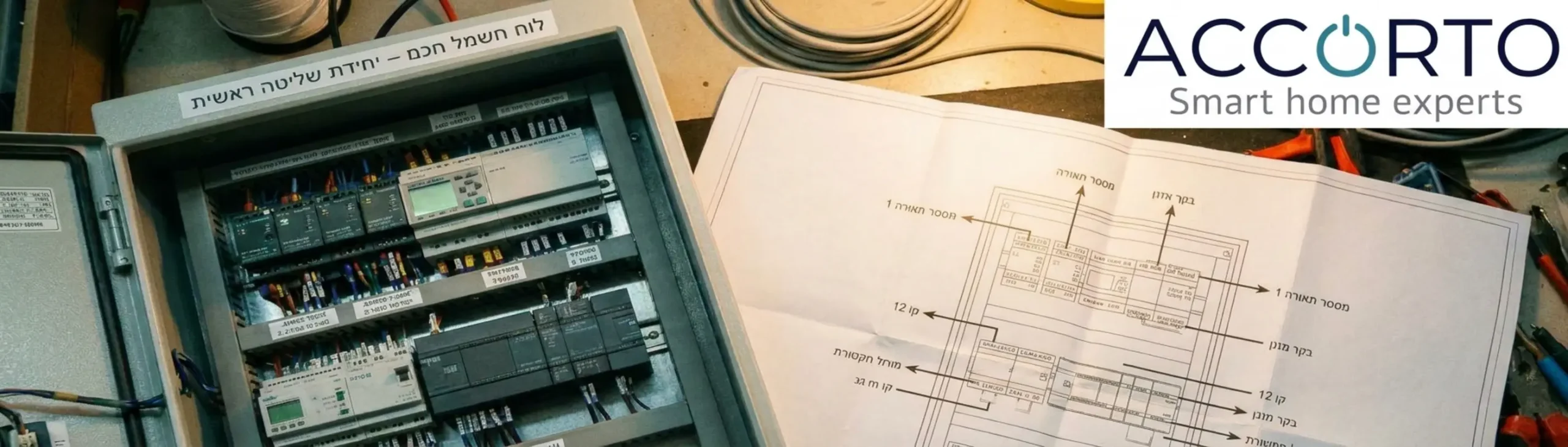

תרשימי לוחות חשמל	מיפוי כל ממסר, בקר ומפסק בלוח החשמל, כולל שיוך לאיזור בבית ולצרכן הספציפי.	מונע ניתוקים בטעות ומאפשר החלפת רכיבים מהירה ללא צורך בפיענוח הלוח מחדש.
טבלת כתובות רשת	רשימה מלאה של כתובות הראוטר, מתגים, מצלמות, מסכים ובקרי הבית החכם.	מונע התנגשויות רשת המפילות את המערכת ומאפשר הגדרת רכיבים חדשים בקלות.
קובצי מקור תוכנה	גיבוי דיגיטלי של תוכנות ההגדרה השונות, כולל קובצי פרויקט פתוחים.	מאפשר לשנות תרחישים ולשדרג את המערכת ללא צורך בתכנות מלא מנקודת האפס.

רק כאשר כל הרכיבים הללו אוגדו לתוך קלסר מסודר וגובו בעותק דיגיטלי, תוכלו לדעת שהפרויקט אכן הושלם כראוי.

ההשלכות של חוסר בתיעוד במערכות חכמות

דמיינו תרחיש פשוט. חלפו חמש שנים מאז סיום השיפוץ. לפתע, שורת מנורות בסלון מפסיקה להגיב למפסק החכם. אתם מזמינים איש מקצוע כדי לפתור את התקלה. במידה ויש לכם ספר פרויקט מסודר, אותו טכנאי בית חכם יפתח את תרשים הלוח, יזהה מיד איזה ממסר שולט על אותה תאורה, יבדוק אותו ויחליף אותו במידת הצורך. העבודה תיקח זמן קצר והעלות תהיה סבירה לחלוטין.

אך מה קורה כאשר אין תיעוד? אותו איש מקצוע יגיע ללוח חשמל עצום הכולל עשרות ואף מאות חוטים ללא שום סימון מזהה. הוא ייאלץ לבצע הנדסה לאחור (Reverse Engineering). הוא יצטרך לנתק ולחבר חוטים, לבדוק מתחים בכל קו וקו, ולנסות לנחש כיצד המתקין המקורי בנה את המערכת. תהליך כזה עלול לקחת שעות רבות ולעיתים אף ימים, מה שמייקר את עלות השירות באלפי שקלים וחושף את המערכת לטעויות אנוש שעלולות לגרום לנזק חמור יותר.

היתרון הכלכלי של שרטוט מצב סופי

תיעוד מקצועי אינו רק עניין של נוחות או שקט נפשי, אלא בעל משמעות כלכלית ישירה. כאשר אתם מחזיקים בתיק פרויקט מלא, אתם שומרים על ערך ההשקעה שלכם. מערכות אוטומציה הן מערכות יקרות הדורשות תחזוקה מונעת וטיפול תקופתי. היכולת לספק לכל בעל מקצוע תמונת מצב ברורה חוסכת שעות של עבודת חקר ותחקור.

בנוסף, אם יום אחד תחליטו למכור את הנכס, הימצאותו של ספר פרויקט מסודר מעלה את ערך הבית. קונים פוטנציאליים חוששים לעיתים ממערכות טכנולוגיות מורכבות שהם אינם מבינים. כאשר אתם מציגים בפניהם קלסר מסודר הכולל שרטוטים, הוראות הפעלה וגיבויים מסודרים, אתם משדרים אמינות, איכות ורמת גימור גבוהה, מה שמרגיע את הקונים ומוכיח שהבית תוחזק ונבנה בסטנדרטים הגבוהים ביותר.

עצמאות טכנולוגית ושליטה מלאה בנכס שלכם

אחת הבעיות הנפוצות ביותר בתחום היא תופעת כבילת הלקוח למתקין. לקוחות רבים מגלים בדיעבד כי המתקין שביצע את העבודה מסרב למסור להם את קובצי המקור של התוכנה. המשמעות היא שרק אותו מתקין יכול לבצע שינויים במערכת, להוסיף תרחישים או להחליף בקרים תקולים. מצב זה הופך את הלקוח ללקוח שבוי.

אנחנו באקורטו דוגלים בשקיפות מוחלטת ובעצמאות של הלקוח. כל תהליך של תכנון חשמל חכם מלווה בהתחייבות חוזית למסירת כלל קובצי המקור לידי הלקוח בסיום העבודה. זהו הבית שלכם, המערכת שלכם והכסף שלכם. זכותכם המלאה לבחור בעתיד כל איש מקצוע שתרצו על מנת לתחזק את המערכת.

עקרון זה נתמך גם על ידי ארגונים בינלאומיים. לדוגמה, בתקנים עולמיים של מערכות פתוחות, כמו אלו המפורטים במידע של ארגון התקינה העולמי למבנים חכמים, קיימת הנחיה ברורה לכך שהקוד וקובצי הפרויקט הם רכושו של בעל הנכס ונועדו להבטיח את אי התלות שלו בספק בודד.

איך אנחנו מבטיחים תיעוד חסר פשרות?

אחרי יותר מ15 שנות עשייה מקצועית בשטח, ראינו הכל. חווינו את התסכול של לקוחות שהשקיעו הון במערכות מתקדמות ונשארו ללא שום מסמך מתעד. לכן, פיתחנו מתודולוגיית עבודה מחמירה שאינה משאירה מקום לספקות. כאשר אנחנו מלווים או מפקחים על פרויקט, איסוף הנתונים לתיק התיעוד מתחיל כבר ביום הראשון של העבודה בשטח ולא מחכה לרגע האחרון.

אנו מוודאים שכל צינור שעובר שינוי מעודכן בתוכניות הממוחשבות. כל בקר של מערכת חשמל חכם knx, או כל מערכת מותג אחרת, מקבל תג זיהוי ברור התואם למספר המופיע בשרטוט. בשלב המסירה הסופי, הלקוח מקבל הדרכה מקיפה, קלסר פיזי מהודר עם כל התוכניות מודפסות, והתקן זיכרון נייד הכולל את כל קובצי התוכנה, כתובות הגישה, שמות המשתמש והסיסמאות. אנחנו לא באים למכור מערכת, אנחנו באים להבטיח שהיא תהיה נכונה ויציבה לאורך זמן, והתיעוד הוא הבסיס לכך.

שאלות נפוצות

תוכנית אדריכלית היא תוכנית רעיונית המציגה כיצד הבית אמור להיבנות לפני תחילת העבודות. שרטוט מצב סופי מופק בסיום הפרויקט והוא משקף במדויק את המציאות בשטח, כולל כל השינויים, התוספות והאילוצים שהתרחשו במהלך הבנייה או השיפוץ. זהו השרטוט היחיד שעליו ניתן להסתמך בתחזוקה עתידית.

באופן מוחלט כן. קובצי המקור הם התשתית עליה מבוסס תכנות הבית שלכם. ללא הקבצים הללו, כל ניסיון לשנות תרחיש פשוט או להוסיף רכיב למערכת ידרוש תכנות מחדש של כל המערכת מאפס, דבר שיעלה לכם זמן וכסף רב. יש לדרוש אותם כחלק בלתי נפרד מחוזה ההתקנה.

זו בדיוק הסיבה שבגללה התיעוד כל כך חשוב. אם יש לכם את ספר הפרויקט וגיבוי הקבצים, כל חברה מקצועית או איש אינטגרציה מוסמך יוכלו לקחת את המושכות ולהמשיך להעניק לכם שירות ללא שום בעיה. ללא התיעוד, תצטרכו לשלם על מיפוי מחדש של כלל המערכות בבית.

רשת התקשורת היא עמוד השדרה של האוטומציה. התיעוד חייב לכלול טבלה של כלל הכתובות הסטטיות (IP) שהוגדרו לרכיבים השונים, רשימת כתובות MAC של הציוד הקבוע, מיקומי נקודות הגישה האלחוטיות (Access Points), וסיסמאות הגישה לניהול הנתבים והמתגים החכמים.

מומלץ מאוד להחזיק גם עותק פיזי וגם עותק דיגיטלי. עותק דיגיטלי בענן או על כונן נייד הוא מעולה למניעת אובדן, אך קלסר פיזי המונח בתוך או בסמוך לארון החשמל מאפשר לטכנאי שמגיע לבית לשלוף את התוכניות באופן מיידי ולהתחיל לעבוד ללא צורך במחשב או בחיפושים מורכבים.

כאשר יש גוף מקצועי שמפקח על הפרויקט מטעם הלקוח, הוא דואג לאכוף את דרישות התיעוד מול הקבלנים והמתקינים השונים. המפקח בודק שהשרטוטים אכן משקפים את המציאות, מוודא שכל הקבצים נמסרו ונבדקו, ולא מאשר סיום פרויקט ללא מסירה של תיק תקין ומלא לשביעות רצון הלקוח.
