חשיבותה של נוכחות מומחה תקשורת בשלבי השלד והטיח

בקצרה

נוכחותו של מומחה תקשורת ומערכות חכמות בשלבי השלד והטיח נועדה למנוע נזקים בלתי הפיכים לתשתיות הבית. בשלב השלד, קיימת סכנה מוחשית של מעיכת צנרת התקשורת במהלך יציקות הבטון או קריעת חוטים על ידי כלי עבודה כבדים. פיקוח צמוד מבטיח שכל הצנרת מונחת בהתאם לתוכניות, עם רדיוס כיפוף נכון המונע שבירה של כבלים רגישים. בשלב הטיח, האתגר המרכזי הוא מניעת קבורה של קופסאות חיבורים וסתימת צנרת על ידי חומרי בניין. מומחה שנמצא בשטח מוודא איטום הרמטי של קצוות הצנרת, מיקום מדויק של קופסאות הביקורת בעומק הנכון ביחס לקו הטיח הסופי, ותיאום מלא מול קבלן הטיח. פעולות אלו חוסכות חציבות יקרות ומיותרות לאחר שהקירות כבר מוכנים.

רבים נוטים לחשוב שעיצוב הבית והתקנת המערכות החכמות מתחילים רק כשהקירות צבועים והריצוף מונח. המציאות, כפי שלמדנו אחרי יותר מחמש עשרה שנות עשייה בשטח, שונה לחלוטין. התשתית האמיתית, זו שקובעת האם הבית שלכם יעבוד בצורה חלקה או ייצר תקלות בלתי פוסקות, נקבעת הרבה לפני כן. נוכחות של גורם מקצועי המפקח על התקשורת בשלבי השלד והטיח היא לא בגדר המלצה, אלא קריטית להצלחת הפרויקט כולו. טעות אחת קטנה בשלב יציקת הבטון או כיסוי הטיח יכולה לעלות עשרות אלפי שקלים בשלבי הגמר.

האשליה של יהיה בסדר באתרי בנייה

תהליך הבנייה או השיפוץ של בית מורכב מאינספור פרטים קטנים, כאשר כל בעל מקצוע מתמקד בחלקה שלו. קבלן השלד רוצה לסיים את היציקות בזמן, והטייח שואף לכסות את הקירות כמה שיותר מהר. בתוך המרוץ הזה, תשתיות התקשורת העדינות עלולות להיפגע. כאשר מדובר על מערכת בית חכם, התשתית היא הלב הפועם של הבית. ללא תכנון מוקדם ופיקוח מחמיר בזמן אמת, אתם עלולים למצוא את עצמכם עם ציוד קצה מתקדם שפשוט אין לו איך לתקשר עם הלוח המרכזי.

הניסיון שלנו מלמד שרוב התקלות במערכות מתקדמות לא נובעות מציוד פגום, אלא מתשתית לקויה שהונחה בשלבים הראשונים של הבנייה. צינור שנמעך תחת משקל הבטון, כבל תקשורת שהושחל בכוח ונקרע מבפנים, או קופסת ביקורת שקבורה עמוק תחת שכבות של טיח ושליכט, הם רק חלק מהתרחישים שאנחנו פוגשים באופן תדיר בפרויקטים שלא לוו כראוי.

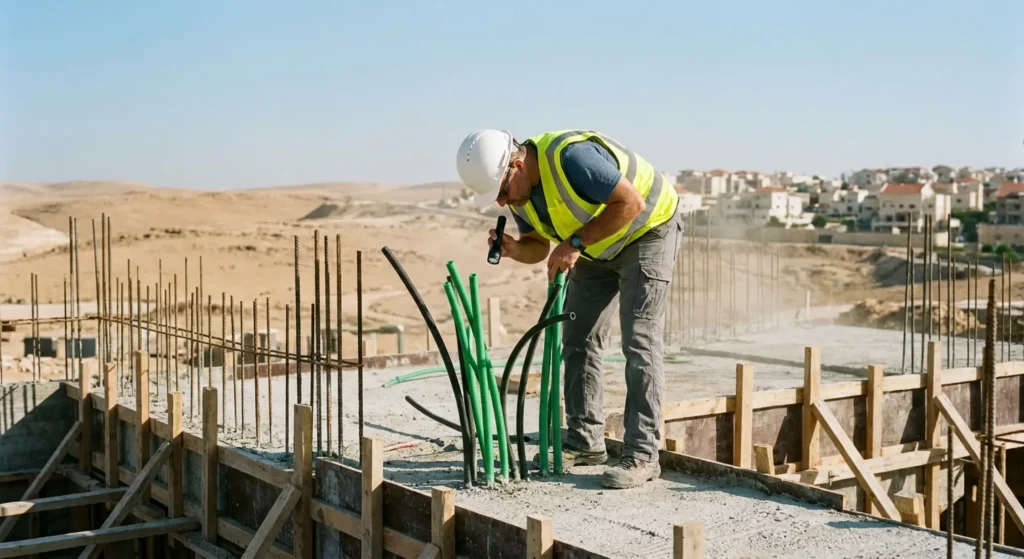

שלב השלד: להניח את היסודות לבית מתקדם

שלב השלד הוא אולי השלב הקריטי ביותר מבחינת התשתיות הנסתרות. בשלב זה, מונחת רשת הצנרת שתשמש את כל מערכות הבית בעשורים הבאים. כאשר אנחנו מלווים פרויקט, הנוכחות שלנו בשלב זה נועדה להבטיח ביצוע מושלם של התוכניות, ללא פשרות.

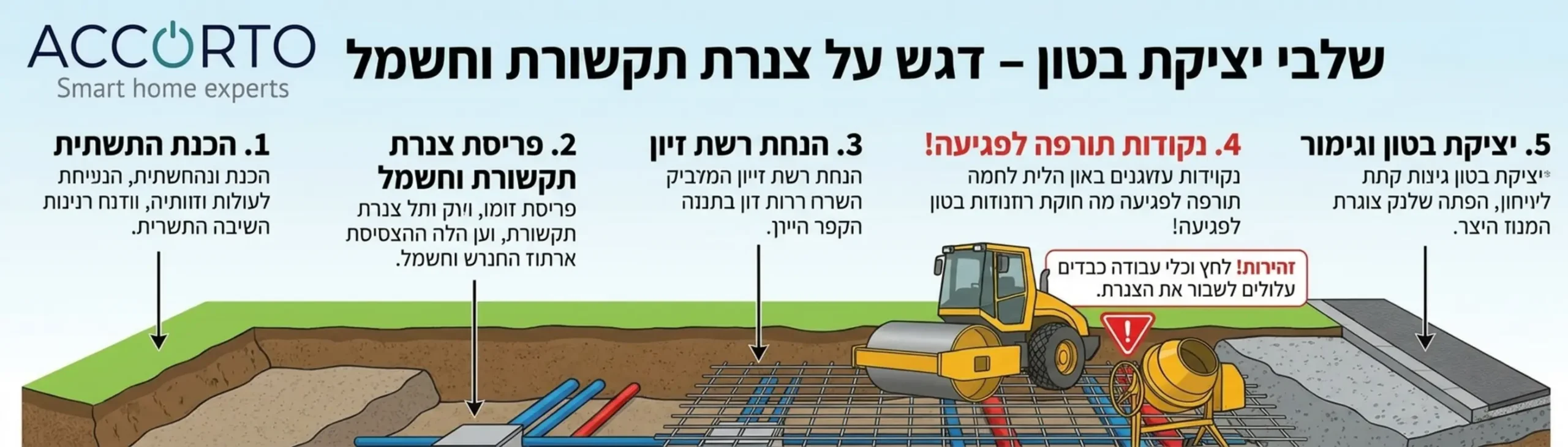

סכנות הבטון והכלים הכבדים

במהלך יציקות הבטון לתקרות ולקירות, קבלני השלד משתמשים בוויברטור לבטון כדי למנוע כיסי אוויר. מכשיר זה, על אף חשיבותו הקונסטרוקטיבית, הוא האויב מספר אחת של צנרת הפלסטיק. פגיעה של ראש הוויברטור בצינור תקשורת עלולה לסדוק או למעוך אותו לחלוטין. מומחה הנמצא בשטח מוודא שימוש בצנרת מחוזקת במקומות המועדים לפורענות, קשירה נכונה של הצינורות לרשתות הברזל, וניתוב חכם שמרחיק את הצנרת ממוקדי העומס.

הפרדה בין כוח לתקשורת

אחד הכללים החשובים ביותר בעולם התקשורת, המגובה גם בתקנים בינלאומיים של מוסדות כמו איגוד התקשורת העולמי, הוא השמירה על הפרדה פיזית בין כבלי מתח גבוה לכבלי תקשורת ומתח נמוך. העברת כבל רשת צמוד לכבל חשמל ראשי תיצור השראה אלקטרומגנטית שתשבש את העברת הנתונים ותגרום לאיטיות וניתוקים. הפיקוח בשטח מבטיח שהחשמלאי שומר על המרחקים התקניים ומייצר תוואי נפרד ונקי למערכות החכמות.

שלב הטיח: נקודת האל חזור

אם שלב השלד קובע את התוואי, שלב הטיח הוא השלב שבו התשתיות עלולות להיעלם לנצח. קבלני טיח עובדים בקצב מהיר, משפריצים חומרים בכמויות גדולות ומיישרים קירות. זהו שלב מסוכן מאוד למערכות העדינות שלנו.

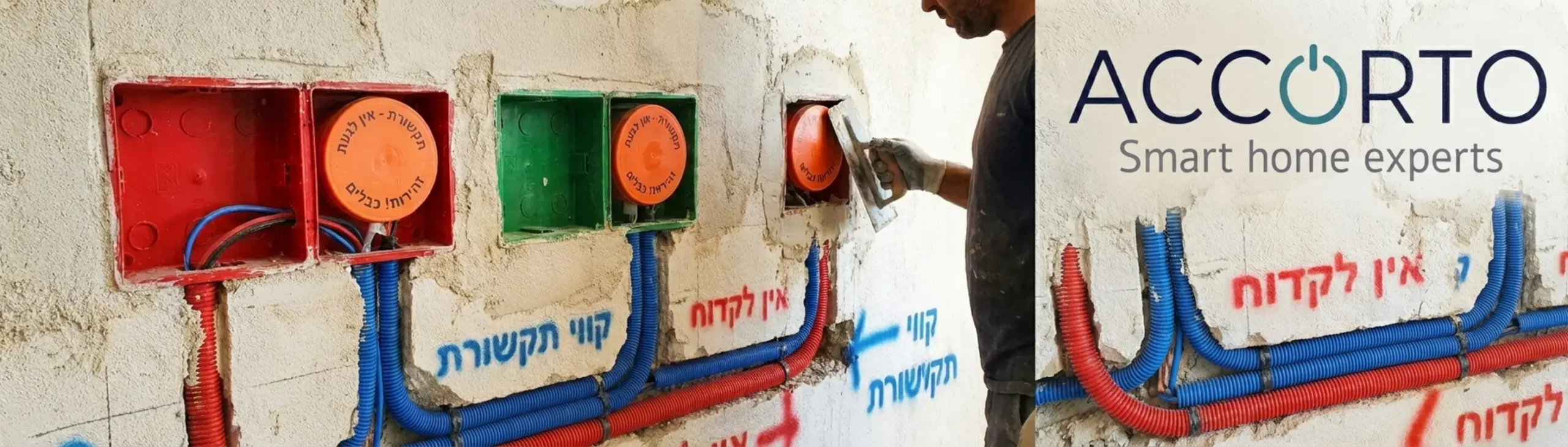

שמירה על קופסאות הביקורת

קופסאות הביקורת וקופסאות הציוד חייבות להיות מותקנות בקו אפס עם הטיח הסופי. התקנה בולטת מדי תמנע התקנה חלקה של פאנלים ומתגים, והתקנה שקועה מדי תדרוש שימוש בברגים ארוכים ותייצר חוסר יציבות של האביזר. תפקידנו לוודא שכל הקופסאות מותקנות בפילוס מדויק, תוך התחשבות בעובי הטיח הצפוי. כמו כן, חובה לאטום את פתחי הצנרת כדי למנוע חדירה של מי טיח לתוך הצינורות, מה שעלול לייצר חסימות בטון בלתי ניתנות לפתיחה.

הערך המוסף של מפקח מקצועי בשטח

לקוחות רבים שואלים אותנו מדוע צריך עוד גורם מקצועי בשטח אם יש כבר מפקח בנייה כללי וקבלן חשמל. התשובה טמונה בהתמחות. מפקח בנייה כללי בודק את טיב הטיח ואת חוזק הבטון, אך אין לו את הידע לרדת לרזולוציות של רדיוס כיפוף בכבל תקשורת מתקדם. כאן בדיוק נכנס לתמונה מפקח חשמל חכם, שרואה את התמונה המלאה של המערכות האלקטרוניות.

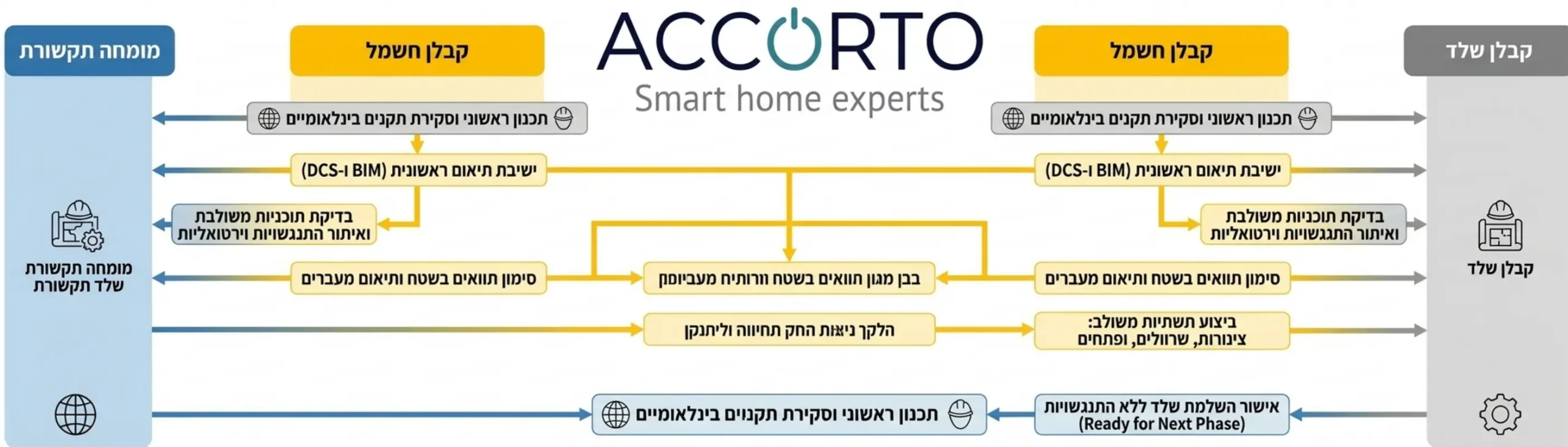

התנגשויות בין תשתיות

באתר בנייה פועלים מספר קבלנים במקביל. קבלן המיזוג עשוי לקדוח תעלה שעוברת בדיוק היכן שתוכנן קו התקשורת הראשי, וקבלן האינסטלציה עשוי להעביר צינור מים מעל ארון החשמל. תיאום מערכות בשטח, ולא רק על הנייר, מונע את ההתנגשויות הללו מראש.

טבלת השוואה: טעויות נפוצות מול פתרונות בשטח

השלב בפרויקט	הטעות הנפוצה בהיעדר פיקוח	הפעולה המונעת של מומחה התקשורת
יציקת תקרות	מעיכת צינורות תקשורת רכים על ידי דריכה או כלי עבודה	שימוש בצנרת מוקשחת וליווי צמוד בזמן היציקה למניעת פגיעות
הכנות לטיח	השארת פתחי צנרת חשופים לחדירת חומרי מליטה	אטימה הרמטית של כל הקצוות והכנת קופסאות עיוורות
פריסת כבלים	כיפוף כבלי רשת בזוויות חדות הגורם לשבירת גידים פנימיים	שמירה על רדיוס כיפוף תקני ושימוש באביזרי ניתוב מתאימים
קופסאות חיבורים	שקיעת הקופסאות עמוק בתוך הקיר לאחר יישום הטיח	כוונון עומק מול הטייח תוך שימוש בלייזר וסימון קווי אפס

התאמה לתקנים מחמירים ומערכות בינלאומיות

כאשר מטמיעים מערכות יוקרה בינלאומיות בבית, לא ניתן לעגל פינות. מערכות אלו דורשות סביבת עבודה מדויקת כדי לספק את האמינות והיציבות המצופות מהן. לדוגמה, כאשר מתכננים תשתית עבור חשמל חכם knx, יש להקפיד על טופולוגיית רשת ספציפית. תקן התקשורת, כפי שמוגדר גם על ידי ארגון הסטנדרטיזציה האירופי למערכות בניין חכם, דורש שימוש בכבל ירוק ייעודי עם בידוד מסוים, וכל סטייה מההוראות עלולה להוביל לפגיעה בתעבורת הנתונים.

המומחיות שלנו היא לוודא שהחשמלאי המבצע בשטח מבין את הדרישות הללו. איננו מסתפקים בהעברת תוכניות במייל, אנחנו נמצאים שם כדי להסביר, להדגים, ולבדוק שכל חיבור מבוצע ברמה הגבוהה ביותר.

ההשלכות הכלכליות של חוסר פיקוח

הימנעות מנוכחות מומחה בשלבים המוקדמים מובילה כמעט תמיד להוצאות כבדות בהמשך. תארו לעצמכם מצב שבו הבית כבר מרוצף, הקירות צבועים, והנגרות מותקנת, ורק אז מגלים שצינור התקשורת למסך הראשי בסלון חסום בבטון. הפתרון בשלב זה יהיה לחצוב מחדש, להרוס את הצבע, לייצר לכלוך נורא, לשלם לבעלי המקצוע על תיקונים, ולעכב את הכניסה לבית.

השקעה בשירותי ליווי ופיקוח בשלבי השלד והטיח היא תעודת הביטוח שלכם. היא מוודאת שהחזון התכנוני הופך למציאות בשטח, בדיוק כפי שתוכנן, ללא אלתורים של הרגע האחרון וללא פשרות כואבות.

הגישה שלנו בביצוע פרויקטים

אחרי אלפי שעות בשטח, הגישה שלנו התגבשה לשיטת עבודה סדורה. אנחנו מאמינים שאין תחליף למראה עיניים. בדיקות לחץ לצנרת, השחלת חוטי משיכה לווידאו רציפות הצינור לפני כיסוי בטיח, ותיעוד מצולם של כל הקירות לפני סגירה הם חלק בלתי נפרד מנוהל העבודה שלנו. בצורה זו, אנו מבטיחים שביום שבו נגיע להתקין את מערכות השליטה והבקרה, התשתית תחכה לנו כשהיא מושלמת, מוכנה להעניק לכם חוויית מגורים חכמה, יציבה ואמינה לאורך שנים ארוכות.

שאלות נפוצות

חשמלאי קונבנציונלי מתמחה במערכות מתח גבוה וחלוקת עומסי חשמל בטוחה. עם זאת, תשתיות תקשורת ומערכות חכמות דורשות הבנה מעמיקה בהעברת נתונים, רגישות להפרעות אלקטרומגנטיות, וטופולוגיית רשת מורכבת. מומחה תקשורת מוודא הפרדה תקנית בין המערכות, מונע כיפופים הפוגעים בסיבים, ודואג להתאמה מלאה לדרישות של ציוד הקצה המתקדם שיותקן בעתיד.

בזמן היציקה, מופעלים לחצים אדירים על התשתיות. קבלנים משתמשים בוויברטור כבד כדי לפזר את הבטון בצורה אחידה. מגע של מכשיר זה בצינור פלסטיק סטנדרטי עלול למעוך או לנתק אותו לחלוטין ממקומו. פיקוח מבטיח שימוש בצנרת מוקשחת בנקודות תורפה וניתוב הצינורות באזורים בטוחים יותר, כך שישמרו על שלמותם עד לסיום התקשות הבטון.

תיקון כזה בשלב מתקדם הוא מורכב ויקר מאוד. כאשר צינור נמעך או נסתם, לא ניתן להשחיל דרכו את כבלי התקשורת. הפתרון היחיד הוא ביצוע חציבה חדשה בקיר המוכן, החלפת הצינור הפגום, וביצוע תיקוני טיח וצבע מחדש. נוכחות של מומחה לפני הטיוח נועדה בדיוק למנוע את עוגמת הנפש וההוצאות המיותרות הללו על ידי בדיקת רציפות של כלל הצנרת מראש.

באתר בנייה פועלים במקביל קבלני מיזוג, אינסטלציה, אזעקות ועוד. לעיתים קרובות, התוכניות של קבלן אחד מתנגשות פיזית עם תשתיות של קבלן אחר. מומחה התקשורת סורק את השטח בזמן אמת, מזהה פוטנציאל לחיכוך כמו צינור מיזוג החוסם תוואי של כבלי רשת, ומייצר פתרונות בשטח שמקובלים על כל הצדדים מבלי לפגוע באיכות המערכת החכמה.

קופסאות הביקורת חייבות להיות מפולסות בדיוק לעובי הטיח הסופי. אם הקופסה שקועה מדי, מתגי המגע או השקעים לא יתחברו כראוי ויסבלו מחוסר יציבות. אם היא בולטת מדי, לא יהיה ניתן לסיים את הקיר בצורה אסתטית. המפקח עובד בצמוד לטייח, לרוב תוך שימוש בלייזר לפילוס, כדי לוודא שכל הקופסאות יותקנו בעומק המושלם עוד לפני תחילת ההתזה של חומרי המליטה.

להפך. פיקוח מקצועי ומתוכנן מראש משתלב בלוח הזמנים של הקבלנים ומונע עיכובים אדירים בשלבי הגמר. בדיקה מהירה של שעה או שעתיים לפני יציקה או טיוח חוסכת ימים שלמים של חציבות, תיקונים והמתנה לייבוש חומרים בשלבים מאוחרים יותר. עבודה נכונה ומסודרת מייעלת את כל תהליך הבנייה ומעניקה שקט נפשי גם ליזם וגם לבעלי המקצוע השונים.
