למה ארון הבקרה הוא המראה של כל הפרויקט
רבים נוטים לחשוב שהמערכת החכמה מסתכמת במסכים היפים שעל הקיר או באפליקציה הנוחה בנייד. אך האמת היא שכל הפקודות כל התרחישים וכל הזרמת החשמל מתנקזים אל מקום אחד מרכזי והוא ארון הבקרה. כשאנו נקראים לבצע תיקון חשמל חכם בבתים שכבר גרים בהם המבט הראשון שלנו הוא תמיד אל תוך הלוח. לוח מבולגן שבו חוטים שזורים זה בזה ללא היגיון מעיד לא רק על חוסר אסתטיקה אלא על זלזול בתהליך העבודה כולו.
ארון מסודר מאפשר תחזוקה קלה איתור תקלות מהיר והרחבה עתידית פשוטה. לעומת זאת ארון סבוך הופך כל תקלה קטנה לסיוט יקר וממושך. טכנאי שיגיע לטפל בלוח לא מסודר יבלה שעות רק בניסיון להבין איזה חוט שייך לאיזה מעגל חשמלי. מעבר לכך עומס בלתי מבוקר וערבוב כבלים עלולים להוביל לחימום יתר ולקיצור חיי הרכיבים היקרים שהתקנתם.
הפרדה מוחלטת בין מתח גבוה למתח נמוך

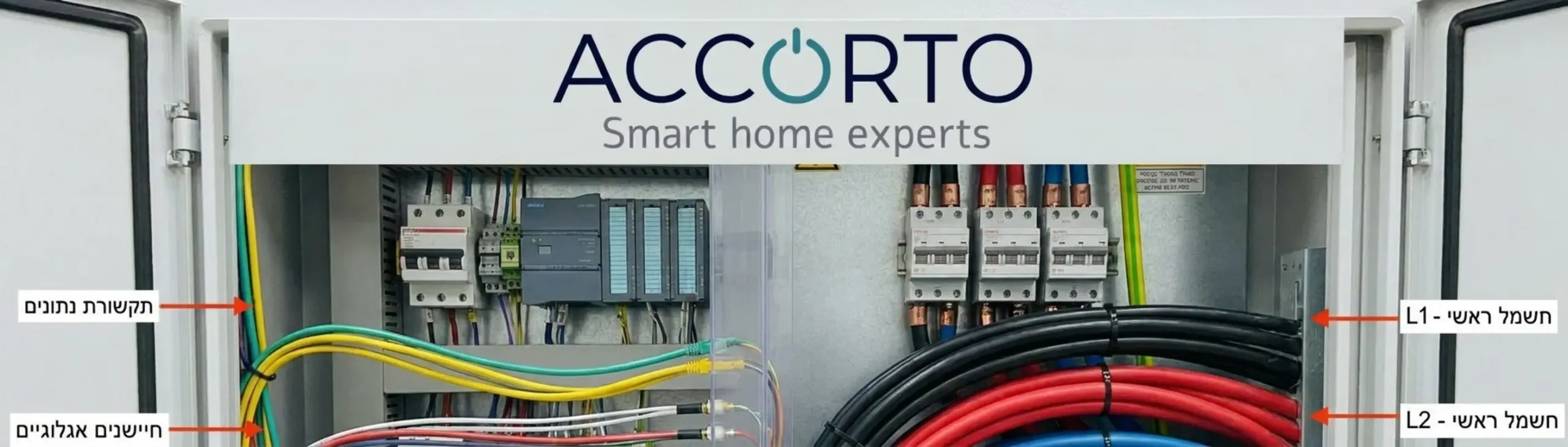

אחד הכללים הקריטיים ביותר בהתקנת לוחות בקרה הוא שמירה על הפרדה פיזית ברורה בין מערכות המתח הגבוה לבין מערכות המתח הנמוך והתקשורת. כבלי החשמל הרגילים המעבירים מתח של 220 וולט מייצרים שדה מגנטי סביבם. כאשר כבלי תקשורת או כבלי נתונים של מערכת חכמה עוברים בצמוד אליהם ללא הפרדה הם חשופים לתופעה פיזיקלית הידועה בשם הפרעות אלקטרומגנטיות שיכולות לגרום לשיבושים חמורים בפקודות המערכת.
אם תלחצו על מתג בסלון והאור בגינה יהבהב או אם תרגישו השהייה ארוכה בין הלחיצה לתגובה ייתכן מאוד שהסיבה נעוצה בערבוב כבלים בארון הבקרה. עבודה איכותית תציג הפרדה מוחלטת לעיתים קרובות שימוש בשדות נפרדים בארון או מיסוך מתאים. כבלי התקשורת ינווטו במסלול נפרד לחלוטין מכבלי ההזנה הראשיים.
בטיחות מעל הכל
מעבר לעניין הפונקציונלי של תפקוד המערכת מדובר קודם כל בבטיחות. מגע מקרי בין חוט מתח גבוה רופף לבין חוט תקשורת דק עלול להזרים מתח קטלני אל עבר המפסקים בחדרי הבית ולסכן חיי אדם. לכן תכנון בית חכם נכון מחייב מראש הקצאת מקום הולם לכל סוגי הכבלים בהתאם לתקנות החשמל הנוקשות ביותר.
אומנות הסימון ותיעוד המערכת
זהו אולי ההבדל הבולט ביותר בין מתקין חובב למקצוען אמיתי. בארון בקרה יכולים להיות מאות ואף אלפי כבלים בבתים גדולים. כל כבל שיוצא מהארון חייב להיות מסומן בשני קצותיו גם בלוח וגם בנקודת הקצה. הסימון אינו יכול להיות ציור בטוש על סרט הדבקה פשוט שיידהה וינשור אחרי שנה. עבודה איכותית דורשת שימוש בתוויות מודפסות במכונת סימון ייעודית ושרוולים מתכווצים בחום המבטיחים שהסימון יישאר קריא וברור גם בעוד עשור.
כאשר מסתכלים על לוח הבקרה כל כניסה למודול חכם צריכה להציג מספר או קוד התואם במדויק לתוכנית החשמל המודפסת שהושארה בארון. תיעוד זה הוא תעודת הביטוח שלכם. הוא מאפשר לכל איש מקצוע להבין את הלוגיקה של המערכת בתוך דקות בודדות.
מה כוללת מערכת סימון מקצועית?
- מספר המעגל: זיהוי מדויק של קו החשמל מהלוח הראשי.
- אזור בבית: ציון החדר או האזור שאליו מגיע הכבל לדוגמה סלון מטבח או גינה.
- סוג העומס: האם מדובר בתאורה רגילה תאורת לד מתעמעמת מנוע של תריס או דוד חימום.
- קוד התאמה: זיהוי התואם לשרטוט הכללי ולתוכנית ההנדסית של הבית.
האסתטיקה האדריכלית של הארון הפנימי

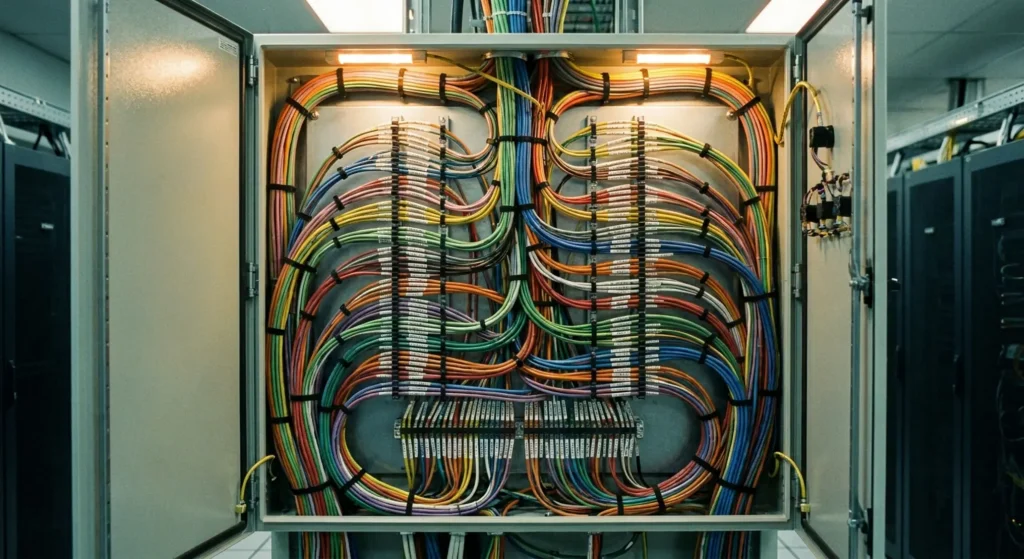

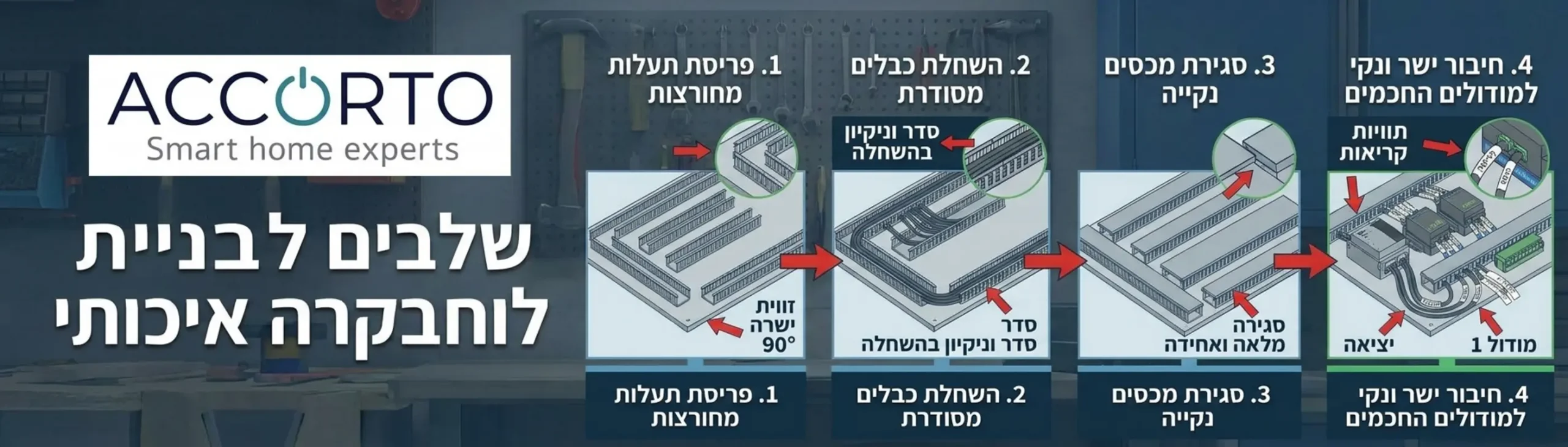

סדר מופתי בלוח הוא לא רק עניין של יופי. ארון שמסודר נכון משתמש בתעלות חיווט מחורצות המסתירות את רוב אורכם של החוטים ומשאירות רק את קצותיהם גלויים לקראת החיבור לרכיבים. החוטים שיוצאים מהתעלות מסודרים בזוויות ישרות ונקיות ולא באלכסונים רנדומליים.
השימוש במהדקים תיקניים ומסילות מותאמות מבטיח שכל רכיב יושב ביציבות. כאשר אנו משלבים מערכת knx מתקדמת המודולים עצמם מעוצבים לעמוד בסטנדרט גבוה ולכן סביבת החיבור שלהם חייבת לכבד את הטכנולוגיה. חוטים רופפים או גלויים מדי מעידים על חיתוך לא מדויק ועל עבודה פזיזה שעלולה לייצר קצרים חשמליים בעתיד.
ניהול תרמי ופיזור חום נכון
מודולים של בית חכם במיוחד עמעמי תאורה וספקי כוח מייצרים חום במהלך פעולתם. אחד הכשלים הנפוצים ביותר בהתקנות חובבניות הוא דחיסת כל הרכיבים יחד ללא מרווח נשימה רק כדי לחסוך בגודל ארון החשמל. לפי תקני חיווט בינלאומיים והוראות היצרנים חובה להשאיר מרווחי אוורור מוגדרים בין רכיבים פולטי חום.
מתקין איכותי יתכנן את הארון מראש עם עודף מקום של לפחות עשרים עד שלושים אחוזים. המרווח הזה משרת שתי מטרות עיקריות האחת היא זרימת אוויר תקינה שמונעת התחממות יתר והשנייה היא השארת מקום פנוי לתוספות ושדרוגים עתידיים מבלי צורך להחליף את הארון כולו.
השוואה בין ניהול תרמי איכותי ללקוי
| מאפיין הבדיקה | עבודה חובבנית | עבודה איכותית (תקן גבוה) |
|---|---|---|
| מרחק בין מודולים | צמודים לחלוטין ללא מרווח | רווח תקני בהתאם להוראות היצרן |
| מיקום ספקי כוח | בתחתית הארון מתחת לרכיבים רגישים | בחלוקה חכמה לרוב בחלק העליון לאוורור |
| מקום פנוי בארון | אפס מקום הכל דחוס למקסימום | לפחות 20% שטח מסילה פנוי לעתיד |
מבחן התוצאה כיצד תבדקו את העבודה בעצמכם

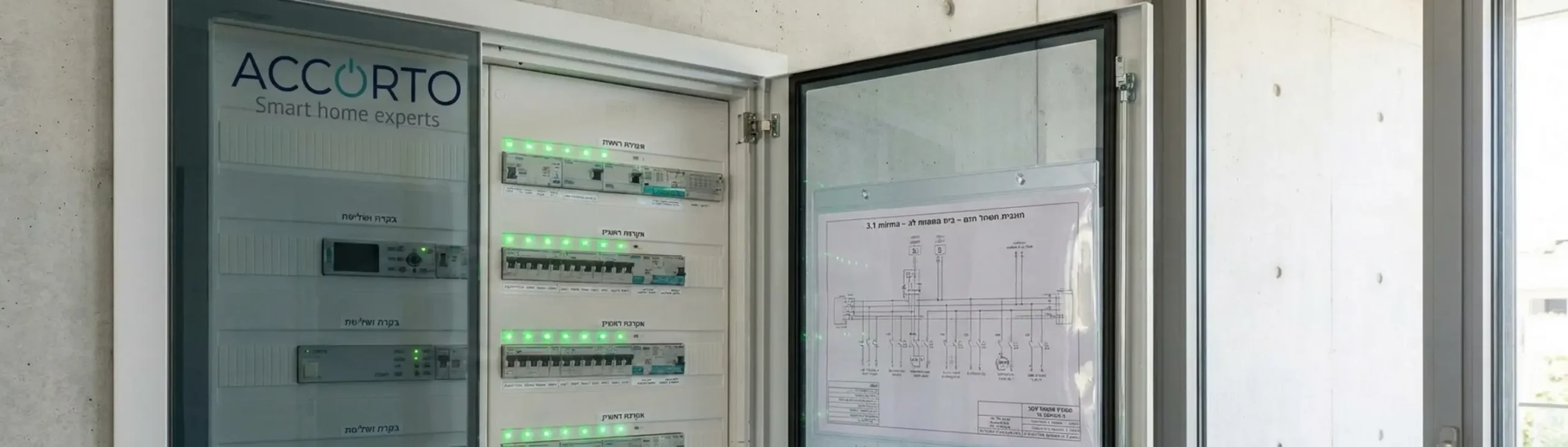

אינכם חייבים להיות מהנדסי חשמל כדי לזהות עבודה טובה. כשהמתקין מסיים את עבודתו בקשו ממנו לפתוח את לוח הבקרה. הסתכלו פנימה. האם המראה הכללי משדר לכם רוגע וסדר או כאוס? האם אתם רואים תוויות מודפסות וברורות על כל כבל? האם יש תוכנית חשמל סכמטית מודפסת מנוילנת ומוצמדת לדלת הארון מבפנים?
אל תתביישו לשאול שאלות. בקשו מהמתקין להראות לכם את ההפרדה בין מתח נמוך לגבוה. בקשו ממנו להצביע על אזור ההרחבה העתידי. איש מקצוע אמיתי יהיה גאה להציג בפניכם את יצירת האומנות שיצר בארון וישמח להסביר לכם על כל פרט ופרט בתכנון. אצלנו כל פרויקט מסתיים במסירה מסודרת שקופה וברורה כי אנחנו מאמינים שאיכות אמיתית מדברת בעד עצמה מהרגע הראשון.
