מדוע תאורת לד מתקדמת דורשת התייחסות מקצועית נפרדת?
בעבר הלא רחוק, הדלקת אור הייתה פעולה פיזיקלית פשוטה. סגרנו מעגל חשמלי, ונורת הלהט התחממה והאירה. העמעום שלה התבצע על ידי הורדת המתח בצורה ליניארית ופשוטה. כיום, טכנולוגיית הלד שינתה את חוקי המשחק לחלוטין. נורות לד הן למעשה רכיבים אלקטרוניים זעירים הדורשים זרם ישר וקבוע, ואינם יכולים להתחבר ישירות לרשת החשמל הרגילה. כאן נכנס לתמונה הדרייבר, שהוא המוח האלקטרוני המתווך בין רשת החשמל לגוף התאורה.

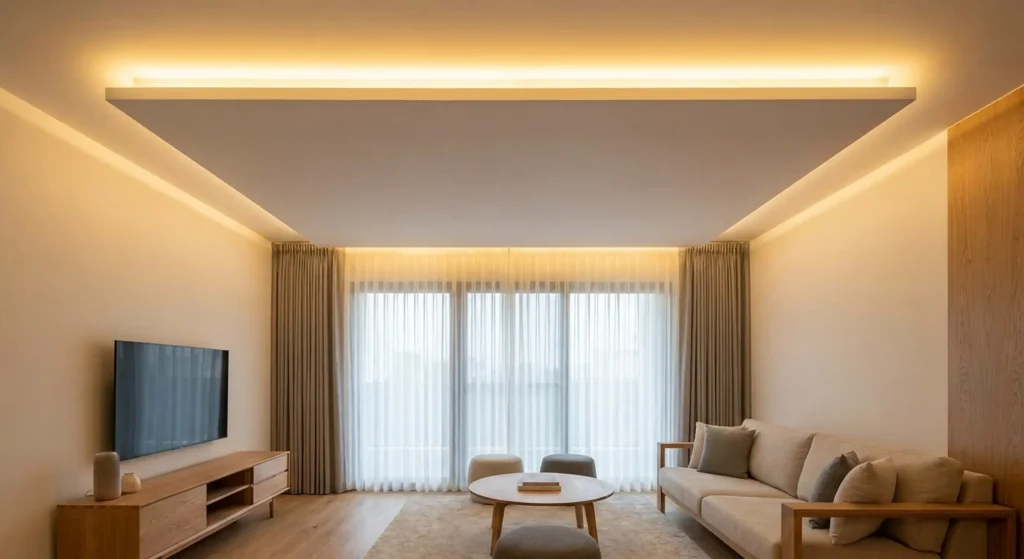

בפרויקטים יוקרתיים, אנו משתמשים בגופי תאורה אדריכליים מורכבים: פסי צבירה מגנטיים, תאורה נסתרת בתקרות מתוחות, שוטפי קיר א-סימטריים ועוד. גופים אלו דורשים שליטה מדויקת לא רק בעוצמת האור, אלא לעיתים קרובות גם בטמפרטורת הצבע (Tunable White) או בצבע עצמו (RGBW). ככל שהדרישה האדריכלית עולה, כך עולה מורכבות השליטה. כאשר אנו ניגשים לבצע תכנון בית חכם מקיף, פרק התאורה מקבל משקל אדיר, שכן כל טעות קטנה בבחירת הרכיבים תורגש באופן מיידי לעין האנושית.
האתגרים המרכזיים בשילוב תאורת לד במערכות בקרה
מניעת הבהובים ורצודים מעייפים
אחת הבעיות הנפוצות והמתסכלות ביותר בתאורת לד מבוקרת היא תופעת ההבהוב (Flickering). הבהוב יכול להיות גלוי לעין ולהוות מטרד של ממש, או סמוי (מרצד בתדר גבוה), אשר גורם לכאבי ראש, עייפות ותחושת חוסר נוחות בחלל ללא סיבה נראית לעין. הסיבה העיקרית להבהוב נובעת משיטת העמעום המכונה אפנון רוחב דופק (PWM). בשיטה זו, הדרייבר מכבה ומדליק את הלד אלפי פעמים בשנייה כדי ליצור אשליה של עוצמת אור מופחתת.
אם תדר העבודה של הדרייבר נמוך מדי, או שיש חוסר סנכרון בינו לבין בקר העמעום בלוח החשמל, העין האנושית או מצלמות הטלפון יקלטו את הכיבוי וההדלקה. בפרויקטים שאני מלווה, אנו מקפידים על שימוש בדרייברים בעלי תדר PWM גבוה במיוחד, או לחלופין בטכנולוגיית CCR (הפחתת זרם קבועה) המונעת את ההבהוב מן היסוד ומספקת תאורה יציבה ובריאה לחלוטין.
תאימות מלאה בין העמעם לדרייבר וגוף התאורה
השוק מוצף באלפי דגמים של גופי תאורה וספקי כוח. האתגר הוא לוודא שהבקר שמותקן בלוח החשמל יודע לדבר באותה שפה עם הדרייבר שנמצא בתקרה. ישנן מספר שפות, או פרוטוקולים, שדרכם מתבצעת התקשורת הזו. חוסר התאמה יוביל לעמעום קופצני, כיבוי פתאומי באחוזים נמוכים (Drop out) או חוסר יכולת להגיע לעוצמת הארה מקסימלית.

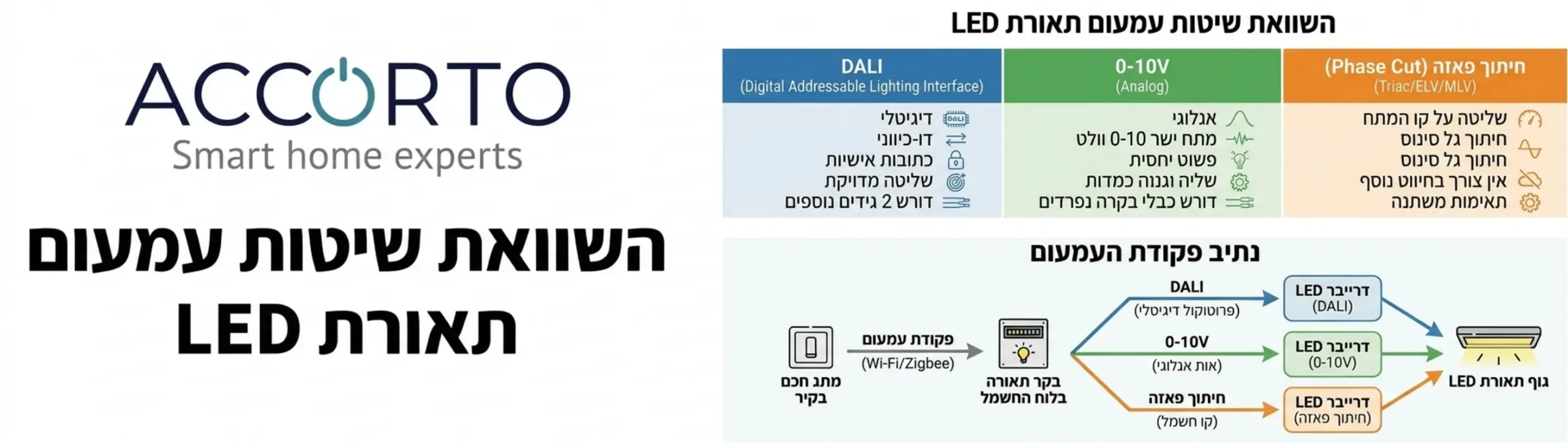

סקירת פרוטוקולי תקשורת ועמעום מובילים
כדי לעשות סדר, חשוב להכיר את השיטות המקובלות כיום לבקרת תאורה אדריכלית מורכבת. כל שיטה מתאימה לתרחיש אחר ולסוג שונה של גופי תאורה. בחירה נכונה של הפרוטוקול היא הבסיס לכל מערכות בקרת תאורה מתקדמות.
| שם הפרוטוקול | אופן הפעולה | יתרונות בולטים | חסרונות או אתגרים |
| עמעום פאזה (Phase Cut) | חיתוך גל המתח המסופק לדרייבר. קיים חיתוך קדמי (Leading) ואחורי (Trailing). | פשוט ליישום, משתמש בחיווט חשמל סטנדרטי ללא צורך בכבלי תקשורת נוספים. | טווח עמעום מוגבל לרוב, רגיש יותר להבהובים, מחייב התאמה מדויקת לסוג החיתוך שהדרייבר דורש. |
| 0-10V | העברת מתח אנלוגי בין 0 ל10 וולט על גבי זוג חוטים נפרד. עוצמת האור משתנה בהתאם למתח. | אמין מאוד, נפוץ בקרב יצרני גופים רבים, מספק עמעום יציב. | דורש חיווט נוסף, לעיתים לא מכבה את הגוף לחלוטין באפס וולט (דורש ממסר ניתוק פיזי). |
| DALI / DALI 2 | תקשורת דיגיטלית חכמה דו כיוונית. כל דרייבר מקבל כתובת ויכול לשלוח סטטוס חזרה. | שליטה ברמת הגוף הבודד, עמעום מושלם עד 0.1%, גמישות תכנונית מקסימלית ללא שינוי חיווט. | דורש תכנון חיווט מקדים, ציוד יקר יותר, מצריך תכנות וקינפוג מקצועי בשטח. |
התמודדות עם עומסי התנעה (Inrush Current)
אחד הנושאים שזוכים להתעלמות מצד מתקינים לא מנוסים הוא זרם ההתנעה. כאשר אנו מדליקים גוף תאורת לד, גם אם ההספק הרציף שלו הוא רק עשרה וואט, ברגע ההדלקה (למשך חלקיק שנייה) הוא עשוי לצרוך זרם גבוה פי עשרות ואף מאות מהזרם הנקוב שלו. התופעה הזו נובעת מטעינת הקבלים בתוך הדרייבר.

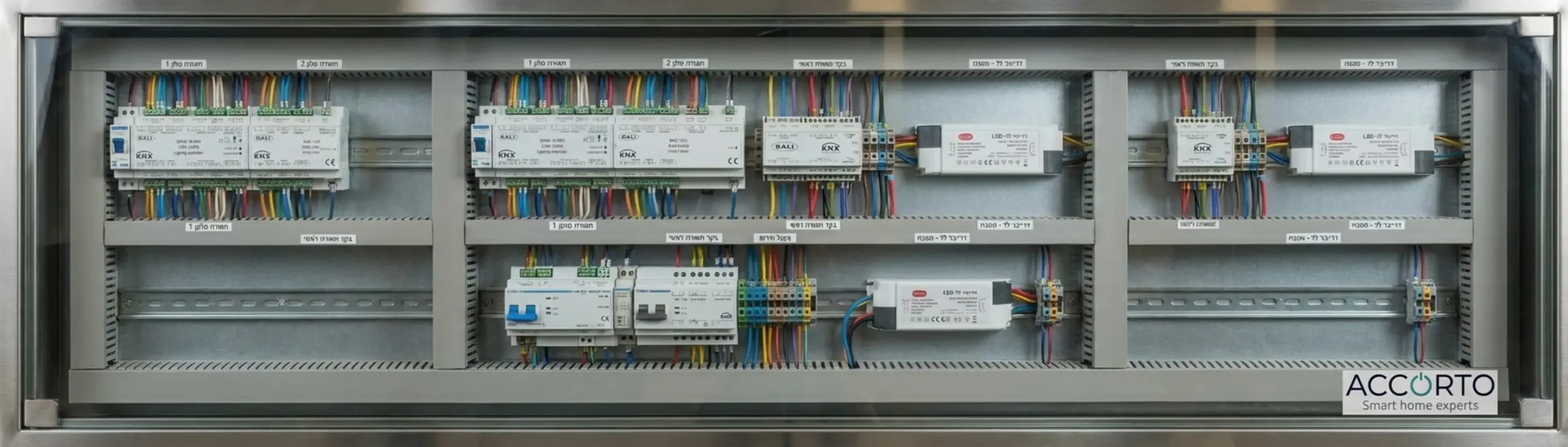

במערכות חשמל רגילות, מפסק ידני עמיד בפני הזרמים הללו. אך כאשר מדובר בממסרים אלקטרוניים עדינים בתוך לוחות חשמל חכמים, זרם התנעה אדיר עלול לרתך את מגעי הממסר ולגרום לערוץ התאורה להיתקע במצב דלוק לצמיתות. לקוחות רבים המבקשים להתקין בית חכם knx נתקלים בבעיה זו אם התכנון היה לקוי. הפתרון המקצועי הוא שימוש בבקרי תאורה בעלי ממסרי C-Load המיועדים להתמודד עם עומסים קיבוליים גבוהים, או תכנון חלוקת עומסים קפדנית המפצלת קבוצות הדלקה גדולות למספר ערוצים נפרדים.
שלבי העבודה לשילוב מושלם של תאורה חכמה
אינטגרציה מוצלחת לא קורית במקרה. היא דורשת מתודולוגיית עבודה סדורה, משלב התוכניות על הנייר ועד להדלקה הראשונה. כך נראה התהליך המקצועי שלנו:
- בחינת מפרט התאורה האדריכלי: מעבר דקדקני על רשימת גופי התאורה שנבחרו על ידי האדריכל או מעצב התאורה, הבנת ההספקים, הדרישות האסתטיות ומיקומי ההתקנה.
- בחירת שיטת השליטה: קבלת החלטה משותפת האם לעבוד בשיטת חיתוך פאזה, DALI או פרוטוקולים אחרים, בהתאם לאופי הגופים והתקציב.
- חישוב עומסים ובחירת בקרים: תכנון לוח החשמל החכם כך שיכיל את הבקרים הנכונים, עם רזרבות כוח להתמודדות עם זרמי התנעה והרחבות עתידיות.
- בדיקות מעבדה מוקדמות: לפני התקנת הגופים בתקרות הבית, אנו דורשים לקבל דוגמה אחת מכל סוג גוף תאורה, ומחברים אותה לבקר האמיתי שיותקן בפרויקט. אנו בודקים עמעום למינימום, מוודאים שאין הבהובים ושהכיבוי מוחלט.

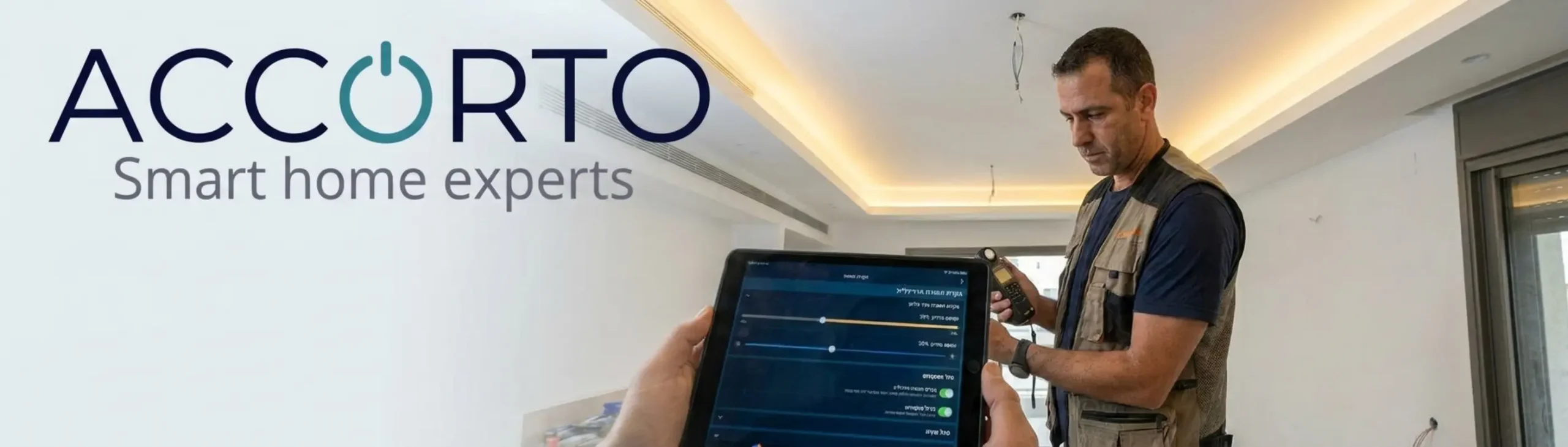

- התקנה וקינפוג בשטח: התקנת הבקרים בלוח, חיווט תקשורת מסודר לתקרות, ולבסוף, תכנות המערכת כך שעקומת העמעום תהיה חלקה, הדרגתית ונעימה לעין, תוך יצירת תרחישי תאורה המותאמים לאורח חיי הלקוח.
פתרון תקלות נפוצות בתאורת לד מעומעמת
גם במערכות הטובות ביותר עלולות לצוץ בעיות לא צפויות, לרוב עקב שינויים שנעשו בשטח על ידי ספקים שונים מבלי לעדכן את צוות האינטגרציה. תופעה מוכרת אחת היא תופעת הרפאים (Ghosting) בה נורת הלד ממשיכה להאיר בעוצמה חלשה מאוד גם כאשר המערכת פקדה עליה להיכבות. הדבר קורה לרוב בשל זרמי זליגה זעירים העוברים דרך הבקרים האלקטרוניים, או השראות מכבלי חשמל סמוכים. כדי לפתור זאת, יש צורך בהתקנת נגדי עומס או רכיבי סינון ספציפיים על הקו.
כאשר לקוחות פונים אלינו עם בעיות במערכות קיימות שלא אנחנו התקנו, אנו מנתחים את הבעיה מהיסוד. אם יש צורך להתערב ולתקן עבודה של אחרים, המומחיות של טכנאי בית חכם מנוסה היא קריטית. אנו מודדים מתחים, בוחנים את תצורת התוכנה ומחליפים דרייברים סוררים כדי להחזיר את המערכת לתפקוד מושלם ויוקרתי.
חשיבות הפיקוח והאינטגרציה המקיפה
חשוב להבין שקניית גופי תאורה יקרים ובקרים מהמותגים המובילים בעולם אינה מהווה ערובה להצלחה. הציוד הטוב ביותר יקרוס אם יחובר לא נכון, או אם הדרייבר שסופק עם גוף התאורה אינו תואם לפרוטוקול הבקרה. כאינטגרטורים, התפקיד שלנו ב-ACCORTO הוא להיות הגורם המקשר והמפקח על כל שרשרת האספקה: מהאדריכל, דרך יועץ התאורה וספק הגופים, ועד לקבלן החשמל בשטח. רק כאשר יש גורם אחד שלוקח אחריות על כל התמונה, המערכת עובדת בסינרגיה מושלמת, בדיוק כפי שחלמתם עליה.
